Stützwände
Stützmauern sichern dauerhaft Hänge und Böschungen, besonders in steilen Lagen oder bei gefährdeter Infrastruktur wie Gebäuden, Strassen, Bahnstrecken oder Leitungen. Sie leiten horizontale Kräfte in tiefere, stabile Bodenschichten ab und reduzieren so Bodenbewegungen und Abrutschgefahren.
Neubau
Die Herausforderung
Stützwände – auch Stützmauern genannt – werden eingesetzt, wenn eine natürliche Böschung aufgrund beengter Platzverhältnisse nicht möglich ist. Der Böschungswinkel hängt von der Bodenart ab: ca. 45° bei weichen Böden, 60° bei bindigen und 80° bei felsigen Böden. Solche Bedingungen finden sich häufig – etwa an Verkehrswegen, im Gebirge, an Gewässern oder in dicht bebauten Gebieten. Im Strassen- und Gleisbau fehlt oft der Platz für Aufschüttungen, oder es sind tiefere Geländeeinschnitte notwendig. An Gewässern dienen Stützwände zudem der Ufersicherung, besonders bei schiffbar gemachten Flüssen
Abhängig von der Bausituation kommen verschiedene Bauweisen zum Einsatz:
- Winkestützmauer
- Schwergewichtswand
- Spundwand
- Bohrpfahlwand
Unsere Antwort
Für Stützwände über zwei Meter Höhe sind statische Berechnungen vorgeschrieben, die Schub- und Biegekräfte, Neigungen sowie Erddrücke berücksichtigen. Je nach Bauweise können zusätzliche Anker – ungespannt oder vorgespannt – eingebracht werden, um die Steifigkeit zu erhöhen. Stahlton bietet hierfür passgenaue Produkte und fundierte Unterstützung, abgestimmt auf den jeweiligen Stützwandtyp.
Unsere Lösungen
- Vorgespannte permanente Anker Terra
- Ungespannte Anker Swiss GEWI®
- Ungespannte Anker GEWI® Plus
- Ungespannte Anker SpannTop®
Unsere Leistungen
- Beratung und Unterstützung bei Bemessung und Systemauswahl durch erfahrene Fachingenieure
- Produktbezogene Lösungen und Detailbemessungen gemäss geltenden Normen
- Lieferung und Montage der passenden Systeme
Inspektion und Instandstellung
Die Herausforderung

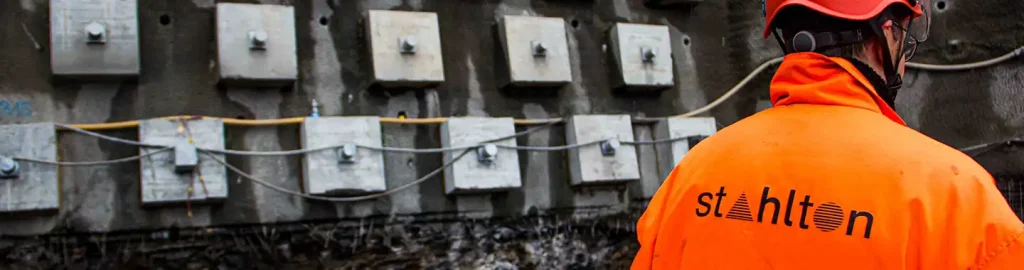

Wir kombinieren visuelle Kontrollen mit präzisen Messverfahren, um den Zustand von Stützwänden frühzeitig zu bewerten. Dazu gehören die Messung von Ankerkräften, Neigungs- und Setzungsverhalten sowie die elektrische Widerstandsmessung, mit der der Korrosionsschutz zuverlässig überprüft wird. Werden Mängel festgestellt, sorgen gezielte Massnahmen wie Nachspannen, Erneuerung des Korrosionsschutzes oder Betoninstandsetzungen für die langfristige Sicherstellung der Funktionsfähigkeit. Eine funktionierende Entwässerung wird dabei stets gewährleistet, um eine Erhöhung der Last durch Wasser zu vermeiden. Jede Massnahme wird lückenlos dokumentiert – für maximale Nachvollziehbarkeit und dauerhafte Sicherheit.
Unsere Antwort
Wir kombinieren visuelle Kontrollen mit präzisen Messverfahren, um den Zustand von Stützwänden frühzeitig zu bewerten. Dazu gehören die Messung von Ankerkräften, Neigungs- und Setzungsverhalten sowie die elektrische Widerstandsmessung, mit der der Korrosionsschutz zuverlässig überprüft wird. Werden Mängel festgestellt, sorgen gezielte Massnahmen wie Nachspannen, Erneuerung des Korrosionsschutzes oder Betoninstandsetzungen für die langfristige Sicherstellung der Funktionsfähigkeit. Eine funktionierende Entwässerung wird dabei stets gewährleistet, um eine Erhöhung der Last durch Wasser zu vermeiden. Jede Massnahme wird lückenlos dokumentiert – für maximale Nachvollziehbarkeit und dauerhafte Sicherheit.
Unsere Lösungen
- Regelmässige Sichtprüfungen und Zustandsbewertungen
- Messung von Ankerkräften und elektrischem Widerstand
- Erneuerung von Korrosionsschutz, Dichtungen und Schutzhauben im Bereich der Ankerköpfe
Unsere Leistungen
- Durchführung kompletter Inspektionsprogramme inkl. Protokollen, Messwerten und Fotodokumentation
- Fachgerechte Instandstellung durch geschultes Personal
- Beratung und Umsetzung präventiver Massnahmen zur Lebensdauerverlängerung
Ausgewählte Projekte im Bereich Stützwände
Nachhaltigkeit
Die Herausforderung
Nachhaltigkeit bei Stützmauern bedeutet, den gesamten Lebenszyklus zu berücksichtigen – von der Materialwahl über Bau, Nutzung und Unterhalt bis hin zum Rückbau. Ziel ist es, Ressourcen effizient einzusetzen, CO₂-Emissionen zu senken und die Langlebigkeit der Bauwerke zu sichern.
Unsere Antwort
Werden Stützmauern nicht als massive Schwergewichtsmauern, sondern schlanker und rückverankert ausgeführt, lassen sich erhebliche Material- und Masseneinsparungen erzielen – und damit auch der CO₂-Ausstoss deutlich reduzieren. Mit vorgespannten Ankern vom System Stahlton Terra, die gemäss SIA 267 überwacht werden können, stellen wir in Kombination mit regelmässigen Inspektionen sicher, dass Verankerungen dokumentiert, ihre Qualität langfristig gewährleistet und bei Bedarf frühzeitig Massnahmen ergriffen werden. Das verlängert die Lebensdauer und senkt den Ressourcenverbrauch nachhaltig.
Unsere Lösungen
- Rückverankerung mit vorgespannten Ankern Stahlton Terra für schlanke Bauweisen
- Überwachungssysteme für Anker kombiniert mit regelmässigen Inspektionen
- Dokumentation und Archivierung aller relevanten Material- und Inspektionsdaten
Unsere Leistungen
- Projektunterstützung von der Planung bis zur Ausführung
- Planungslösungen zur Minimierung von Materialeinsatz und Massengewicht
- Lieferung und Montage von überwachten, dauerhaften Ankersystemen
- Qualitätssicherung durch eigenes, geschultes Fachpersonal
- Ausführung gemäss geltenden Normen und höchsten Qualitätsstandards
