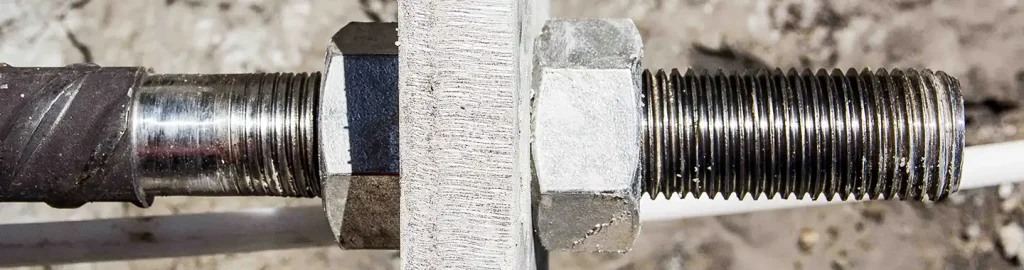

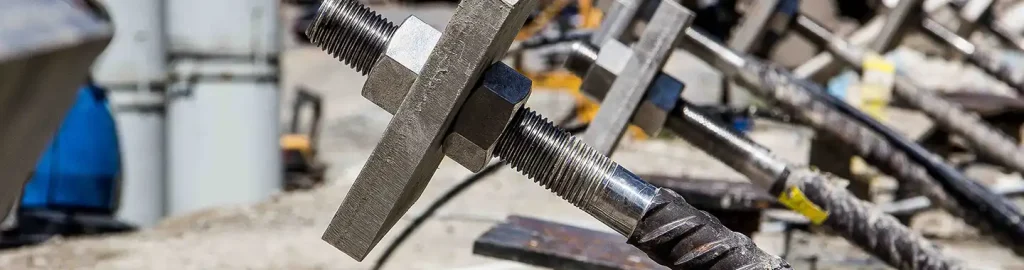

Ungespannte Anker SpannTop S670
Das SpannTop®-System ermöglicht ungespannte Anker (Boden- oder Felsnägel) und Mikropfähle in der Schutzstufe 2b gemäss SIA 267 – ohne doppelten Korrosionsschutz. Der gerippte Edelstahl S670 erfüllt höchste Anforderungen an Korrosionsbeständigkeit und Festigkeit, kombiniert mit einfacher Handhabung auf der Baustelle.

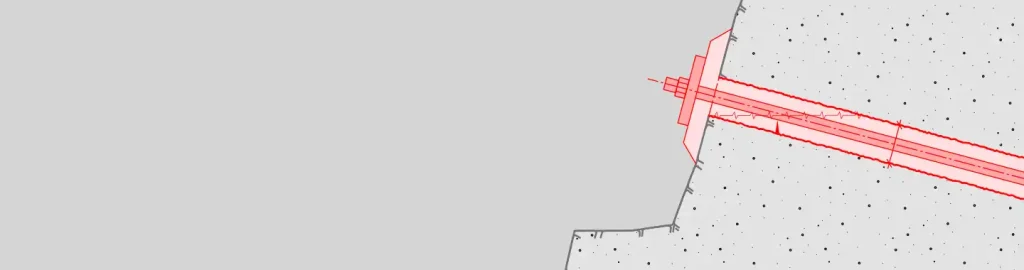

Anwendungsbereiche
Anwendungsbereiche
- Baugrubensicherungen in urbanen und engen Lagen
- Hangsicherungen in erosions- oder korrosionsgefährdeten Zonen
- Mikropfähle zur Fundamentverstärkung
- Ankerlösungen bei hohem Erddruck oder felsigem Untergrund
- Projekte mit Korrosionsschutzstufe 2b gemäss SIA 267
Mehrwert
SpannTop®
Kein doppelter Korrosionsschutz nötig
einfachere Logistik und Montage
Integrierter Langzeitschutz
durch Edelstahl S670
Hohe Festigkeit
vergleichbar mit Swiss GEWI® Plus S670
Einfache Handhabung
bei Transport und Einbau
Keine Widerstandsmessungen erforderlich
Sortiment
mit drei Durchmessern (28–43 mm) inkl. Zubehör
Lösungen für dauerhafte Bauwerke.
Wir beraten Sie gerne.
Technische Daten
Technische Daten
| Eigenschaft | SpannTop® S670 |
|---|---|
| Material | Edelstahl 1.4003 |
| Zugfestigkeit (Rm) | ≥ 800 MPa |
| Streckgrenze (Re) | ≥ 670 MPa |
| Durchmesser (mm) | 28; 36; 43 |
| Bruchlast Ftk (kN)* | 367 – 896 |
| Gewinde | Feingewinde |
| Korrosionsschutzstufe | 2b |
| Zubehör | umfangreich |
| Schweissen | nicht schweissbar |
* Abhängig von Durchmesser und Ausführung
Die abgestuften Dimensionen bieten für jedes Bauprojekt die passende Balance aus Festigkeit und Montagefreundlichkeit.
Korrosionsschutz
SpannTop® erfüllt die Schutzstufe 2b gemäss SIA 267:2013 – und das ohne zusätzlichen doppelten Korrosionsschutz
| Schutzstufe | Nutzung | Beschreibung | Geeignete Produkte |
|---|---|---|---|
| 2b | permanent | Korrosionsschutz durch nichtrostenden Stahl; geeignet für Bauwerke mit erhöhten Anforderungen gemäss Bauwerksklasse SIA 261 | SpannTop® S670 |
Abhängig von Durchmesser und Ausführung
Der integrierte Edelstahl-Korrosionsschutz macht SpannTop® besonders langlebig – auch in aggressiven Umgebungen.
Technische Zulassungen
- Durch die EMPA berwacht
- Erfasst im Register der normkonformen nicht rostenden Bewehrungsstähle nach SIA 262
- Normenkonform nach SIA 267
