Ungespannte Anker
Swiss GEWI® B500B
Anwendungsbereiche
Produkt
Unsere Swiss GEWI®-Systeme decken ein breites Spektrum an geotechnischen Anwendungen ab – vom temporären Baugrubenschutz bis zur dauerhaften Hangsicherung. Durch ihre Materialqualität und Vielseitigkeit eignen sie sich für unterschiedlichste Baugrund- und Lastverhältnisse.
- Baugrubensicherungen (Nagelwände, verankerte Systeme)
- Hangsicherungen im Erd- und Felsbau
- Mikropfähle für Fundamentverstärkungen
- Stütz- und Sicherungsbauwerke im Tief- und Hochbau
- Temporäre und permanente Anwendungen gemäss SIA 267
Ob Baugrube, Hang oder Fundament – GEWI®-Systeme bieten in jeder Einsatzsituation eine zuverlässige und normgerechte Lösung.
Mehrwert
Swiss GEWI® Plus S670
Hohe Flexibilität

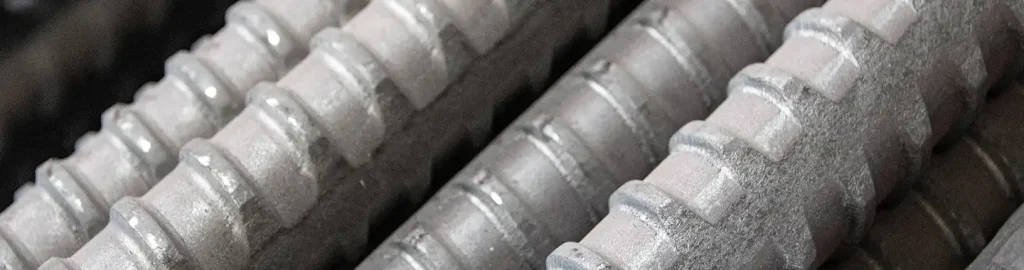

dank durchgehendem Grobgewinde über die gesamte Stablänge
Breite Dimensionen
16 – 63,5 mm Durchmesser, verschiedene Längen
Robuste Bauweise
für hohe Belastungen im Erd- und Felsbau
Hochwertiges Material
Swiss GEWI® Plus aus hochfestem S670 Stahl
Wirtschaftlichkeit
Bei GEWI® Plus dank höherer Bruchlast oft kleinerer Durchmesser möglich. Dies führt zu Material- und Kosteneinsparung.

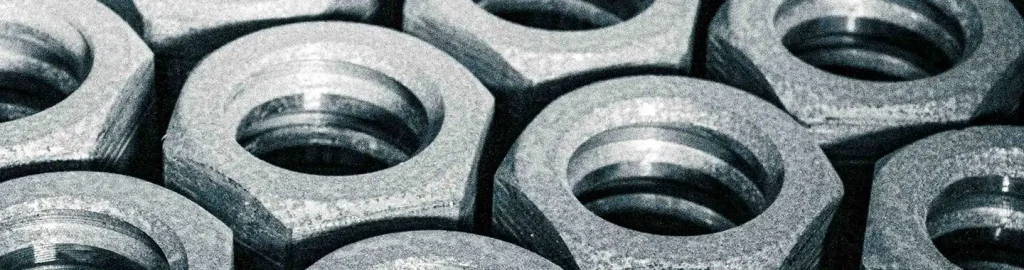

Umfangreiches Zubehör
für vielfältige Anwendungen
Lösungen für dauerhafte Bauwerke.
Wir beraten Sie gerne.
Technische Daten
Technische Daten
Die Dimensionierung und Materialwahl erfolgt projektspezifisch unter Berücksichtigung der geforderten Lasten, Korrosionsschutzanforderungen und Normvorgaben.
| Eigenschaft | Swiss GEWI® B500B |
|---|---|
| Material | B500B Bewehrungsstahl |
| Zugfestigkeit (Rm) | ≥ 550 MPa |
| Streckgrenze (Re) | ≥ 500 MPa |
| Durchmesser (mm) | 16–63.5 |
| Bruchlast ftk (kN)* | 117–2’217 |
| Gewinde | durchgehend und grob |
| Korrosionsschutzstufen | 0/1; 2a; 3a |
| Zubehör | umfangreich |
| Schweissen | Schweissbar |
* Abhängig von Durchmesser und Ausführung
Die breite Auswahl an Dimensionen und Festigkeiten ermöglicht eine optimale Anpassung an jede Bauaufgabe.
Korrosionsschutz
Ein passender Korrosionsschutz ist entscheidend für die Lebensdauer und Zuverlässigkeit von Ankersystemen. Swiss GEWI®-Systeme sind für unterschiedliche Schutzstufen nach SIA 267 verfügbar und erfüllen höchste Qualitätsstandards.
| Schutzstufe | Nutzung | Beschreibung | Geeignete Produkte |
|---|---|---|---|
| 0/1 | temporär | Einsatz bei zeitlich begrenzten Bauwerken oder Baustellenmassnahmen | Swiss GEWI® B500B; GEWI® Plus S670 |
| 2a | permanent | Abhängig von Bauwerksklasse (SIA 261); zusätzlicher Korrosionsschutz erforderlich | Swiss GEWI® B500B; GEWI® Plus S670 |
| 3a | permanent | Höchste Schutzanforderungen; z. B. bei aggressiver Umwelt | Swiss GEWI® B500B; GEWI® Plus S670 |
Mit der passenden Schutzstufe sichern wir eine dauerhafte Funktionalität – selbst unter anspruchsvollsten Umweltbedingungen.
Technische Zulassungen
Qualitätssicherung steht im Zentrum – alle Swiss GEWI®-Systeme werden kontinuierlich geprüft und entsprechen den relevanten Normen.
- Durch die EMPA berwacht
- Erfasst im Register der normkonformen Betonstähle gemäss SIA 262
- Normenkonform nach SIA 267
Damit garantieren wir normgerechte Qualität – von der Materialauswahl bis zur Ausführung.
Systemdokumentationen? Technische Zulassungen? CAD-Zeichnungen?
Sie finden alle Daten in unserem Downloadbereich
