Ungespannte Anker
Swiss GEWI® Plus S670

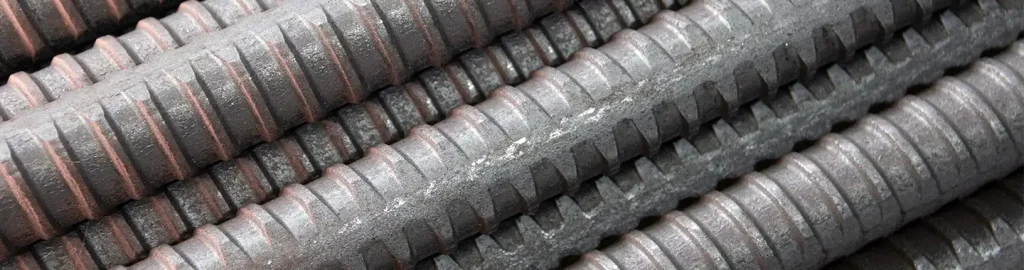

Die robusten Stabsysteme Swiss GEWI® und Swiss GEWI® Plus eignen sich als ungespannte Anker (Boden- oder Felsnägel) sowie als Mikropfähle nach SIA 267. Dank durchgehendem Grobgewinde, grosser Durchmesserpalette und vielseitigem Zubehör sind sie flexibel einsetzbar – von temporären bis zu hochbeständigen, permanenten Lösungen.
Anwendungsbereiche
Produkt
- Baugrubensicherungen (Nagelwände, verankerte Systeme)
- Hangsicherungen im Erd- und Felsbau
- Mikropfähle für Fundamentverstärkungen
- Stütz- und Sicherungsbauwerke im Tief- und Hochbau
- Temporäre und permanente Anwendungen gemäss SIA 267
Ob Baugrube, Hang oder Fundament – GEWI®-Systeme bieten in jeder Einsatzsituation eine zuverlässige und normgerechte Lösung.
Mehrwert
Swiss GEWI® B500B
Hohe Flexibilität
dank durchgehendem Grobgewinde über die gesamte Stablänge
Breite Dimensionen
16 – 63.5 mm Durchmesser, verschiedene Längen
Robuste Bauweise
für hohe Belastungen im Erd- und Felsbau
Hochwertiges Material
Swiss GEWI® Plus aus hochfestem S670 Stahl
Wirtschaftlichkeit
Bei GEWI® Plus dank höherer Bruchlast oft kleinerer Durchmesser möglich. Dies führt zu Material- und Kosteneinsparung.
Umfangreiches Zubehör
für vielfältige Anwendungen
Lösungen für dauerhafte Bauwerke.
Wir beraten Sie gerne.
Technische Daten
Technische Daten
Die Dimensionierung und Materialwahl erfolgt projektspezifisch unter Berücksichtigung der geforderten Lasten, Korrosionsschutzanforderungen und Normvorgaben.
| Eigenschaft | Swiss GEWI® Plus S670 |
|---|---|
| Material | S670 Bewehrungsstahl mit hoher Festigkeit |
| Zugfestigkeit (Rm) | ≥ 800 MPa |
| Streckgrenze (Re) | ≥ 670 MPa |
| Durchmesser (mm) | 18–63.5 |
| Bruchlast ftk (kN)* | 203–2’534 |
| Gewinde | durchgehend und grob |
| Korrosionsschutzstufen | 0/1; 2a; 3a |
| Zubehör | umfangreich |
| Schweissen | Nicht schweissbar |
* Abhängig von Durchmesser und Ausführung
Die breite Auswahl an Dimensionen und Festigkeiten ermöglicht eine optimale Anpassung an jede Bauaufgabe.

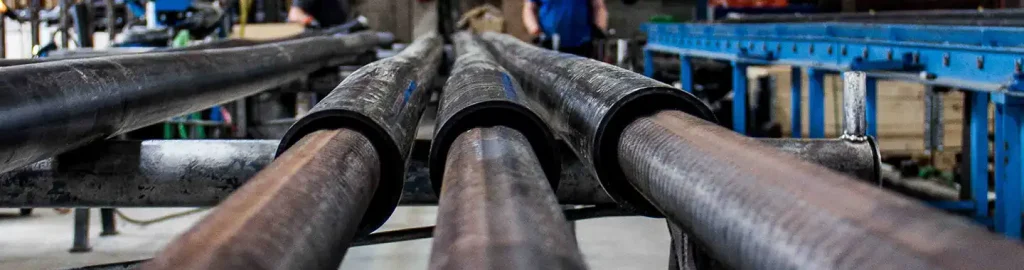

Korrosionsschutz
Ein passender Korrosionsschutz ist entscheidend für die Lebensdauer und Zuverlässigkeit von Ankersystemen. GEWI®-Systeme sind für unterschiedliche Schutzstufen nach SIA 267 verfügbar und erfüllen höchste Qualitätsstandards.
| Schutzstufe | Nutzung | Beschreibung | Geeignete Produkte |
|---|---|---|---|
| 0/1 | temporär | Einsatz bei zeitlich begrenzten Bauwerken oder Baustellenmassnahmen | Swiss GEWI® B500B; GEWI® Plus S670 |
| 2a | permanent | Abhängig von Bauwerksklasse (SIA 261); zusätzlicher Korrosionsschutz erforderlich | Swiss GEWI® B500B; GEWI® Plus S670 |
| 3a | permanent | Höchste Schutzanforderungen; z. B. bei aggressiver Umwelt | Swiss GEWI® B500B; GEWI® Plus S670 |
Mit der passenden Schutzstufe sichern wir eine dauerhafte Funktionalität – selbst unter anspruchsvollsten Umweltbedingungen.
Technische Zulassungen
Qualitätssicherung steht im Zentrum – alle GEWI®-Systeme werden kontinuierlich geprüft und entsprechen den relevanten Normen.
- Durch die EMPA berwacht
- Erfasst im Register der normkonformen Betonstähle gemäss SIA 262
- Normenkonform nach SIA 267
Damit garantieren wir normgerechte Qualität – von der Materialauswahl bis zur Ausführung.
Systemdokumentationen? Technische Zulassungen? CAD-Zeichnungen?
Sie finden alle Daten in unserem Downloadbereich
