Permanente Anker
Terra
Die permanenten Anker Stahlton Terra sichern Bauwerke, Hänge und Baugruben langfristig gegen Erd- und Gesteinsdruck. Sie sind auf eine Nutzungsdauer von über zwei Jahren ausgelegt, entsprechen der Schutzstufe PL3 gemäss SIA 267:2013 und bieten höchste Sicherheit, Dauerhaftigkeit und Überwachungsmöglichkeiten.
Anwendungsbereiche
Anwendungsmöglichkeiten

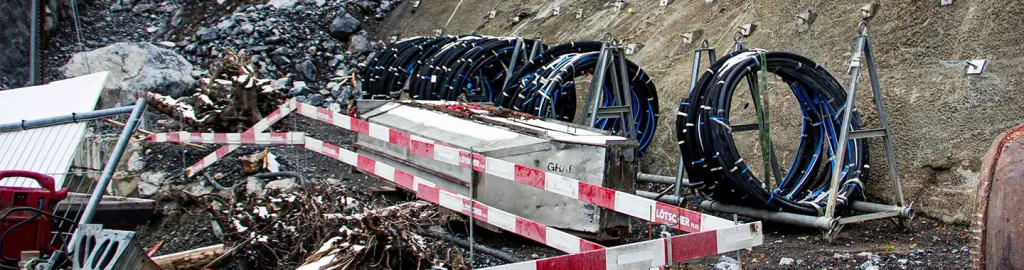

Permanente Anker Stahlton Terra werden überall dort eingesetzt, wo Bauwerke oder Geländestrukturen dauerhaft gegen Erd- und Felsdruck gesichert oder Bauwerklasten dauerhaft in den Untergrund rückverankert werden müssen.
- Bauwerksgründungen und Stützmauern

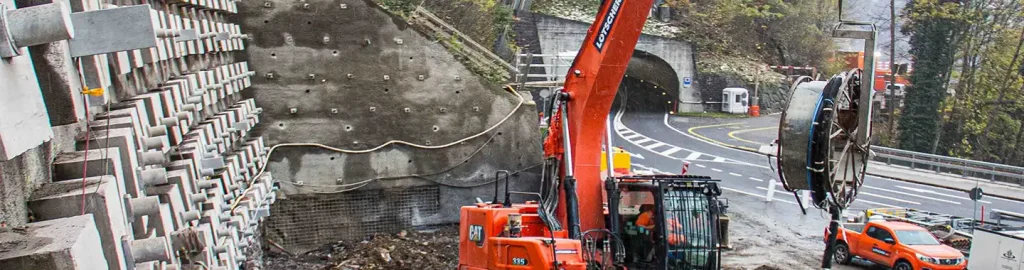

- Hangsicherungen in Siedlungs- und Verkehrsgebieten
- Baugruben mit dauerhafter Rückverankerung
- Ufersicherungen und wasserbauliche Bauwerke
- Brücken, Tunnel- und Infrastrukturbauten mit langfristigem Sicherungsbedarf
- Rückverankerung von Stützen, Brückenwiderlagern und Seilbahnstationen
Damit sind die permanenten Anker Stahlton Terra die optimale Wahl, wenn es um dauerhafte, sichere und überwachbare Lösungen im Erd- und Felsbau geht.
Mehrwert
Stärken von permanenten Ankern
Für Eigentümer, Planer und Betreiber sind Lebensdauer, Sicherheit und Überwachbarkeit entscheidend – genau hier liegen die Stärken der permanenten Anker Stahlton Terra.
Langlebige Sicherheit
Ausgelegt für eine Nutzungsdauer von bis zu 100 Jahren, Schutzstufe PL3.
Überwachbarkeit
Mit Messeinrichtungen kombinierbar, um Kräfte und Korrosionsschutz langfristig zu überwachen.
Dokumentierte Qualität
Sowohl Fertigung der Anker als auch die Ausführung der Spannarbeiten werden von Stahlton-Spezialisten durchgeführt und vollständig protokolliert und sichern eine hohe Nachvollziehbarkeit über Jahrzehnte.
Effizient im Betrieb
Längere Inspektionsintervalle und klar dokumentierte Zustandsdaten erleichtern das Management.
Nachhaltigkeit
Reduktion von Masseneinsatz durch schlanke, rückverankerte Bauweisen und Einsatz von CO₂-reduziertem Injektionsgut.
Lösungen für dauerhafte Bauwerke.
Wir beraten Sie gerne.
Technische Daten
Zahlen
Die permanenten Anker Stahlton Terra bestehen aus hochfesten Litzen und sind für eine langfristige Nutzung konzipiert. Sie erfüllen die Anforderungen der SIA 267:2013 und sind für die Schutzstufe PL3 zugelassen.
| Merkmal | Permanente Anker Stahlton Terra (PL3) |
| Spannstahl | 7-drähtige Litze Y1860S7-12.9 |
| Nenndurchmesser | 12.9 mm |
| Querschnittsfläche | 100 mm² |
| Zugfestigkeit fpk | 1860 N/mm² |
| Fliessgrenze fp0.1k | 1600 N/mm² |
| Elastizitätsmodul Ep | 195 kN/mm² |
| Ankergrössen | L2 bis L37 (Ø ca. 70–125 mm; abhängig von Litzenzahl) |
| Bemessung | gemäss SIA 267:2013 |
Dank breitem Grössenspektrum, hoher Tragfähigkeit und normgerechter Bemessung bieten die permanenten Anker Terra maximale Flexibilität für anspruchsvolle Bauwerke.
Korrosionsschutz
Permanente Anker müssen über Jahrzehnte zuverlässig funktionieren. Deshalb sind sie mit einem umfassenden Korrosionsschutzsystem (PL3) ausgestattet.
Schutzstufe PL3 – permanente Nutzung

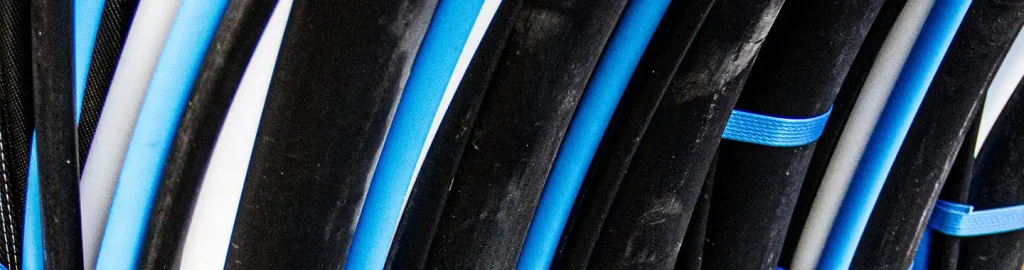

Jede Litze ist im Bereich der freien Ankerlänge einzeln gefettet und von einer PE-Ummantelung geschützt. Zusätzliche verfügen die permanenten Anker über eine dampfdiffusionsdichte, elektrisch isolierende Hülle, die über das gesamte Spannglied als zweite Barriere fungiert. Im Bereich der Verankerungsstrecke ermöglicht das gewellte Hüllrohr eine optimierte Kraftübertragung.
Schutzstufe PL3 – permanente Nutzung
elektrisch isolierter Ankerkopf zur korrosionsschutztechnischen Entkoppelung inkl. Dichtem Anschluss an das Spannglied; Schutzhauben als Schutz der tragende Teile vor externen Einflüssen Verfüllung der Hohlräume im Kopfbereich mit Korrosionsschutzmassen.
Überwachung
Dies erfolgt mittels elektrischer Widerstandsmessungen zur langfristigen Zustandskontrolle.
So wird die Dauerhaftigkeit der Bauwerke gesichert – auch bei aggressiven Umgebungsbedingungen oder jahrzehntelanger Beanspruchung.
Fremdüberwachung
Die permanenten Anker Stahlton Terra sind nach Schweizer Normen zugelassen und fremdüberwacht. Damit erfüllen sie alle Anforderungen an Sicherheit und Nachverfolgbarkeit.
Zulassungen
- Zugelassen gemäss SIA 267:2013 – Verankerungen im Erd- und Felsbau
- Eingetragen im offiziellen SIA-Register für Ankersysteme
- Fremdüberwachung durch unabhängige Prüfstellen (EMPA)
- Dokumentierte und nachverfolgbare Fertigung
- Dokumentierte Prüfungen und Protokollierung sämtlicher Spann- und Abhebeversuche
Zeichnungen
Systemzeichnungen verfügbar für:
– Kopfdetails der Anker Stufe PL3 – Einbau- und Montagedetails für verschiedene Bauwerksklassen
Bereitstellung in digitalem Format (PDF/DWG) für Planung und Ausführung
Systemdokumentationen? Technische Zulassungen? CAD-Zeichnungen?
Sie finden alle Daten in unserem Downloadbereich
