AVENIT CFK- und Stahl-Lamellen
AVENIT CFK- und Stahl-Lamellen erhöhen gezielt die Tragfähigkeit und Gebrauchstauglichkeit von Bauteilen – ohne umfangreiche Eingriffe in die bestehende Struktur. Ideal zur Behebung statischer Defizite, für höhere Nutzlasten oder bei Nutzungsänderungen. Das bewährte System überzeugt durch hohe Leistung, geringe Bauzeit und dauerhafte Beständigkeit.

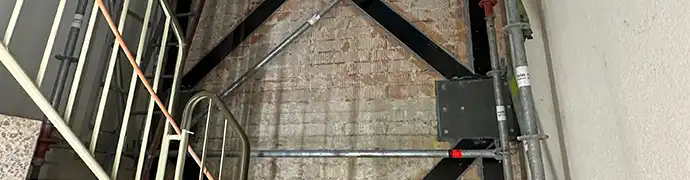

Anwendungsbereiche
AVENIT Lamellenprodukt

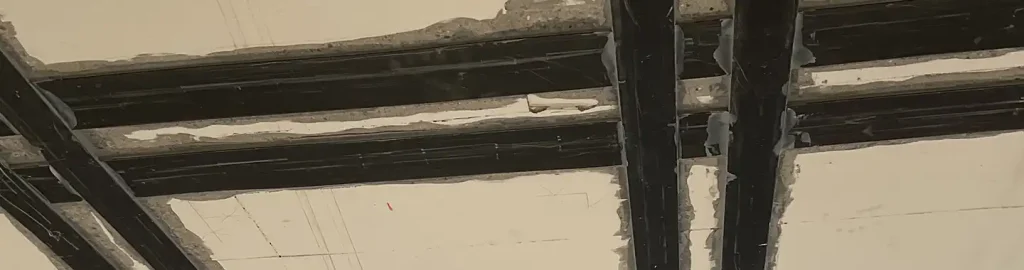

Die AVENIT Lamellenprodukte werden zur nachträglichen Verstärkung von Betontragwerken eingesetzt – bei Nutzlasterhöhungen, Systemänderungen, Schäden oder Planungsfehlern. Typische Anwendungen:
- Flachdecken, Balken und Platten mit erhöhter Beanspruchung
- Rissbegrenzung und Reduktion von Durchbiegungen
- Verstärkung bei Durchbrüchen und nachträglichen Aussparungen
- Verbesserung der Gebrauchstauglichkeit bei Tragwerken in Industrie, Infrastruktur und Hochbau
- Einsatz im Neubau oder bei Instandsetzungen
Die AVENIT CFK-Lamellen eignen sich besonders bei limitiertem Gewicht und begrenztem Raumangebot.
Die AVENIT Stahl-Lamellen überzeugen durch hohe Steifigkeit, Duktilität und Wirtschaftlichkeit.
Mehrwert
Praxisbewährte Lösung

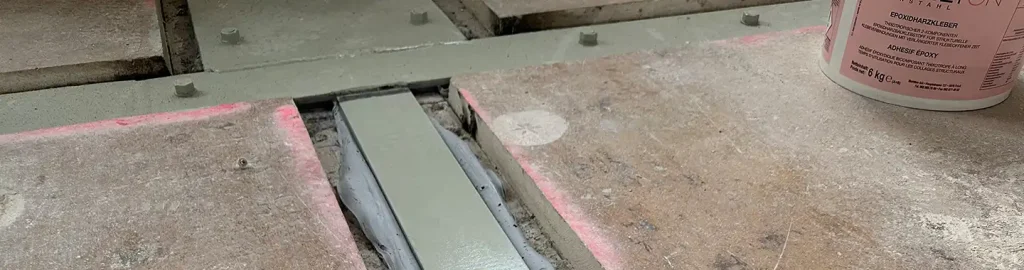

AVENIT CFK- und Stahl-Lamellen bieten eine vielseitige und praxisbewährte Lösung zur Verstärkung bestehender Tragwerke. Die Systeme kombinieren hohe Leistungsfähigkeit mit einfacher Anwendung – für nachhaltige, robuste und wirtschaftliche Bauwerksertüchtigung.
Zuverlässigkeit
Bewährte Systeme mit jahrzehntelanger Praxiserfahrung – entwickelt und geprüft durch Stahlton.
Anpassbarkeit
Individuell konfigurierbar: CFK-Lamellen in beliebiger Länge, Stahl-Lamellen in variablen Querschnitten.
Effizienz
Schnelle, wirtschaftliche Applikation mit systemkonformen EP-Klebemörteln – auch unter Baustellenbedingungen.
Strukturelle Wirkung
Gezielte Erhöhung der Tragfähigkeit, Reduktion von Rissen und Verformungen bei minimalem Eingriff.
Robustheit
Stahl-Lamellen mit hoher Widerstandsfähigkeit gegen mechanische Belastungen und Einwirkungen.
Nachhaltigkeit
Ressourcenschonende Instandsetzung und Verlängerung der Lebensdauer bestehender Bauwerke.
Vergleich zwischen AVENTI Stahl- und CFK-Lamellen
Übersicht
AVENIT CFK- und Stahl-Lamellen bieten beide zuverlässige Lösungen zur Verstärkung von Betontragwerken – unterscheiden sich jedoch in Eigenschaften, Verarbeitung und Einsatzschwerpunkten. Der folgende Vergleich hilft bei der Wahl des passenden Systems.

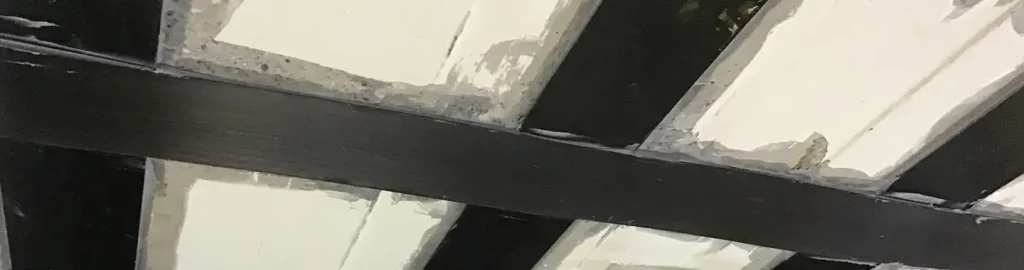

AVENIT CFK-Lamellen
| Kriterium | AVENIT CFK-Lamellen |
| Material | Kohlefaserverstärkter Kunststoff (CFK) |
| Eigengewicht / Handhabung | Sehr leicht und einfach in der Handhabung |
| Länge / Lieferung | Beliebige Längen möglich |
| Verarbeitung / Applikation | Mit systemkonformem Epoxidharz; flexibel einsetzbar |
| Korrosionsverhalten | Korrosionsbeständig; jedoch nicht UV-beständig |
| Rissverhalten | Reduktion der Rissbreiten – bei Vorspannung sogar Rissschliessung möglich |
| Durchbiegungsreduktion | Gut bis sehr gut; v. a. mit Vorspannung |
| Montageaufwand | Gering; keine mechanischen Befestigungen notwendig |
| Kosten / Wirtschaftlichkeit | Höherer Materialpreis; dafür sehr leicht und flexibel |

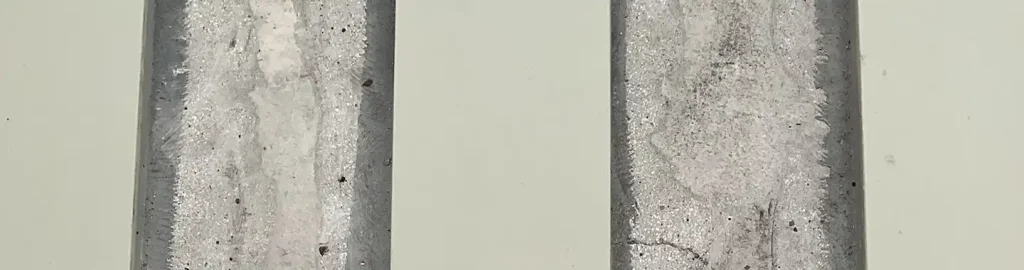

AVENIT Stahl-Lamellen
| Kriterium | AVENIT Stahl-Lamellen |
| Material | Flach- oder Breitflachstahl S235/S355 |
| Eigengewicht / Handhabung | Schwerer; abhängig vom Profil; anspruchsvoller in der Montage |
| Länge / Lieferung | Standardlängen bis ca. 6 m; Sonderlängen auf Anfrage |
| Verarbeitung / Applikation | Mit Epoxidharzkleber plus mechanischer Endverankerung (z. B. Bolzen) |
| Korrosionsverhalten | Korrosionsschutz durch Beschichtung erforderlich |
| Rissverhalten | Reduktion der Rissbreiten durch plastisches Verhalten |
| Durchbiegungsreduktion | Sehr gut durch hohe Biegesteifigkeit |
| Montageaufwand | Höherer Aufwand durch Gewicht und Endverankerung |
| Kosten / Wirtschaftlichkeit | Günstiger im Material; wirtschaftlich bei robusten Anwendungen |
Lösungen für dauerhafte Bauwerke.
Wir beraten Sie gerne.
Technische Daten von AVENIT CFK-Lamellen
Standardmodultyp / Querschnitte
| Typ | Dicke [mm] | Breite [mm] | Querschnitt [mm²] | Zugkraft [kN] |
|---|---|---|---|---|
| B5 | 1.2 | 50 | 60 | 79.2 |
| B8 | 1.2 | 80 | 96 | 126.7 |
| B10 | 1.2 | 100 | 120 | 158.4 |
| C6 | 1.4 | 60 | 84 | 110.9 |
| C9 | 1.4 | 90 | 126 | 166.3 |
| C10 | 1.4 | 100 | 140 | 184.8 |
| C12 | 1.4 | 120 | 168 | 221.8 |
| C15 | 1.4 | 150 | 210 | 277.3 |
| D5 | 1.4 | 50 | 70 | 112.0 |
| D6 | 1.4 | 60 | 84 | 134.4 |
| D8 | 1.4 | 80 | 112 | 179.2 |
| D9 | 1.4 | 90 | 126 | 201.6 |
| D10 | 1.4 | 100 | 140 | 224.0 |
| D12 | 1.4 | 120 | 168 | 268.8 |
| D15 | 1.4 | 150 | 210 | 336.0 |
Werkstoffspezifikationen Typ B, C und D
| Eigenschaft | Typ B & C | Typ D |
|---|---|---|
| Raumgewicht | 1.60 g/cm³ | 1.60 g/cm³ |
| Faservolumen | ≥ 68 % | ≥ 68 % |
| Zugfestigkeit (Mittelwert) | 3'100 N/mm² | 3'500 N/mm² |
| Zugfestigkeit (5%-Fraktile) | 2'900 N/mm² | 3'200 N/mm² |
| Bruchdehnung | 18 ‰ | 17 ‰ |
| Elastizitätsmodul (Mittelwert) | 170 kN/mm² | 210 kN/mm² |
| Elastizitätsmodul (5%-Fraktile) | 165 kN/mm² | 200 kN/mm² |
| Zulässige Grenzdehnung | < 8 ‰ | < 8 ‰ |
Technische Daten von AVENIT Stahl-Lamellen
Zugkräfte bei unterschiedlichen Querschnitten
Flachstahl FLA S235 | Zugkraft Fzd [kN]
| Breite [mm] | T = 5 [kN] | t = 6 [kN] | t = 8 [kN] | t = 10 [kN] |
|---|---|---|---|---|
| 60 | 67.1 | 80.6 | 107.4 | – |
| 80 | 89.5 | 107.4 | 143.2 | 179.0 |
| 100 | 111.9 | 134.3 | 179.0 | 223.8 |
| 120 | 134.3 | 161.1 | 214.9 | 268.6 |
| 140 | 156.7 | 188.0 | 250.7 | 313.3 |
Alle Zugkräfte Fzd sind bereits um den Materialbeiwert γM=1.05 abgemindert.
Breitflachstahl FLB S235 | Zugkraft Fzd [kN]
| Breite [mm] | t = 6 [kN] | t = 8 [kN] | t = 10 [kN] |
|---|---|---|---|
| 160 | – | 286.5 | 358.1 |
| 180 | – | 322.3 | 402.9 |
| 200 | – | 358.1 | 447.6 |
Alle Zugkräfte Fzd sind bereits um den Materialbeiwert γM=1.05 abgemindert.
Flachstahl FLA S355 | Zugkraft Fzd [kN]
| Breite [mm] | t = 5 [kN] | t = 6 [kN] | t = 8 [kN] | t = 10 [kN] |
|---|---|---|---|---|
| 60 | 101.4 | 121.7 | 162.3 | – |
| 80 | 135.2 | 162.3 | 216.4 | 270.5 |
| 100 | 169.0 | 202.9 | 270.5 | 338.1 |
| 120 | 202.9 | 243.4 | 324.6 | 405.7 |
| 140 | 236.7 | 284.0 | 378.7 | 473.3 |
Alle Zugkräfte Fzd sind bereits um den Materialbeiwert γM=1.05 abgemindert.
Breitflachstahl FLB S355 | Zugkraft Fzd [kN]
| Breite [mm] | t = 6 [kN] | t = 8 [kN] | t = 10 [kN] |
|---|---|---|---|
| 160 | – | 432.8 | 541.0 |
| 180 | – | 486.9 | 608.6 |
| 200 | – | 541.0 | 676.2 |
Alle Zugkräfte Fzd sind bereits um den Materialbeiwert γM=1.05 abgemindert.
Werkstoffspezifikationen
| Eigenschaft | S235 | S355 |
|---|---|---|
| Zugfestigkeit fu | 360 N/mm² | 510 N/mm² |
| Streckgrenze fy | 235 N/mm² | 355 N/mm² |
| Elastizitätsmodul E | 210 kN/mm² | 210 kN/mm² |
| Beiwert γM | 1.05 | 1.05 |
