Drahtspannsystem BBRV
Das Stahlton-BBRV-Spannsystem verankert die Spannstahldrähte bereits vor dem Vorspannprozess fest auf den Ankerköpfen, wodurch eine nachträgliche Verankerung entfällt. Dadurch wird eine schlupf- und verlustfreie Kraftübertragung mit äusserst präzisen Vorspannkräften erreicht. Mit dieser Technik lassen sich alle Anforderungen moderner Post-Tensioning-Systeme flexibel umsetzen, von variablen Spanngliedlängen bis hin zum Nach- oder Entspannen.
Übersicht
Drahtspannsystem BBRV
Das Drahtspannsystem BBRV im Detail

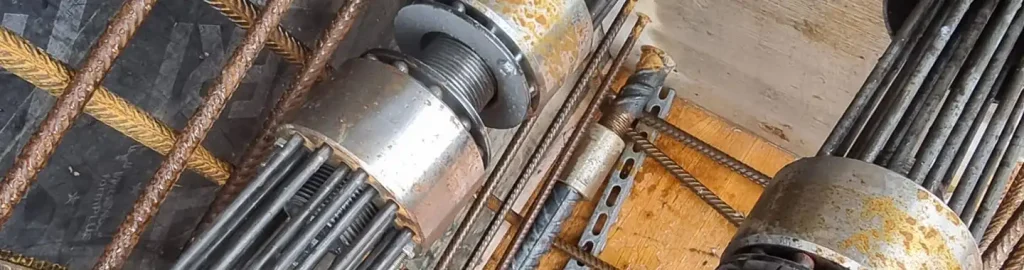

Die geniale Grundidee dieses Spannsystems liegt darin, dass die Spannstahldrähte mit Stauchköpfen bereits vor dem Vorspannprozess fest auf die Ankerköpfe verankert werden. Während den Vorspannarbeiten wird die Spannpresse an den Ankerkopf angeschlossen und die Vorspannkraft wird direkt über den Ankerkopf in die Spannelemente eingeleitet. Entgegen dem Litzenspannverfahren entfällt bei dieser Methode die nachträgliche Verankerung der Spannelemente auf den Ankerkopf respektive die Kraftübergabe von der Spannpresse auf den Ankerkopf.
Das System Stahlton-BBRV kann mit dieser Technik schlupffrei und damit verlustfrei verankert werden und garantiert demzufolge sehr präzise Vorspannkräfte. Ebenso können mit dieser Technologie sämtliche Herausforderungen an ein modernes Post-tensioning-System realisiert werden. Sei dies die beliebige Spanngliedlänge oder Anzahl von Spannstufen, das Nachspannen oder Entspannen.
Das Stahlton BBRV-System ist bei den kurzen Spanngliedern sowie bei den Flachspanngliedern einzigartig und unerreicht. Darüber hinaus können mit diesem System sämtliche Anwendungsbereiche bei spezifischem Bedarf abgedeckt werden.
Anwendungsbereiche
Typische Einsatzbereiche
Das BBRV-Drahtsystem – Der Ursprung der Vorspanntechnologie in Betontragwerken.
Die Mehrzahl der Infrastrukturprojekte im letzten Jahrhundert wurden mit dieser Technologie vorgespannt. Stahlton verfügt über ein umfangreiches, objektbasiertes Archiv, welches spezifische Informationen zum verbauten System beinhaltet.
Anwendungsmöglichkeiten (nur auf Anfrage):
- Kurzes Spannglieder
- Hochbelastete Logistikbauten und Parkhäuser
- Ersatz von bestehenden, verbundlosen Spanngliedern
- Inspektion und Überprüfung der Vorspannung in bestehenden Tragwerken
Dieses System wurde 20. Jahrhundert laufend weiterentwickelt. Auf Basis des umfangreichen Stahlton-Archivs ist es uns möglich, im Allgemeinen verlässliche Aussagen zum damals verbauten System im Mandat ausfindig zu machen.
Mehrwert
Nationale Zulassungen &
Schweizer Typenprüfung
Schweizer Eignungs- und Konformitätsnachweis nach Norm SIA 262 Nr. 012 für höchste Planungs- und Rechtssicherheit.
Maximale Gestaltungsfreiheit
Spezifische Verankerungswahl
(nur auf Anfrage)

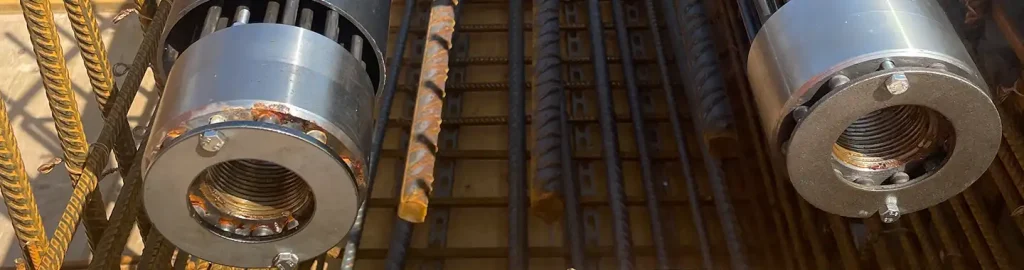

Die Stahlton-BBRV Verankerungen gehören zu den etabliertesten und zuverlässigsten.

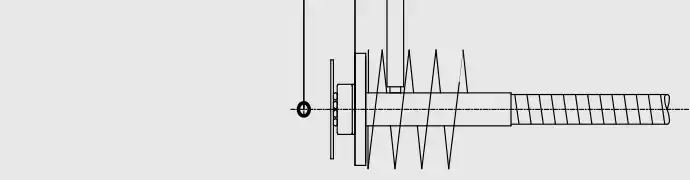

- Plattenverankerung mit Single-Helix mit Stützschalen (Typ A) oder Stützmuttern (Typ B/C)
- Verschiedene Kupplungssysteme
- Haftverankerungen für spezifische Anwendungen Typ S
- Inspektion und Überprüfung der Vorspannung in bestehenden Tragwerken
Einzigartige Liefer- und Einbauflexibilität
Die Spannglieder werden im Allgemeine werkgefertigt und vorkonfektioniert geliefert. Für spezifische Anforderungen kann das werkgefertigte Kabel auch eingezogen werden. Die Stahlton richtet die einzigartigen Optionen auf die Bedürfnisse der Kunden und Bauprojekte aus.
Nachhaltig vorgespannt – mit bis zu 30 % weniger Beton und einer CO₂-optimierten Injektion
Lösungen für dauerhafte Bauwerke.
Wir beraten Sie gerne.
Technische Daten
Stabspannglied
Im BBRV-Drahtsystem wird standardmässig ein kaltgezogener, runder Spannstahldraht ø 7mm (Typ: Y11670C-7.0) mit 1670 N/mm² Zugfestigkeit und 38.5 mm² Querschnitt verwendet. Die Fliessgrenze fp0.1k beträgt 1440 N/mm²
Standardspannglieder
Grundsätzlich sind Spannglieder von 14 bis 52 Spanndrähten auf Anfrage verfügbar. Dies umfasst Vorspannkräfte von 630 kN bis 2‘339 kN (P0 = 0.7x Fpk)
Diese können in den Korrosionsschutzkategorien a und b hergestellt werden. Alternativ können die Spannglieder auch in der Korrosionsschutzkategorien c oder verbundlos (mit Fett verfüllt) hergestellt werden.
