Litzenspannsysteme BBR VT CONA CMX
Das Spannsystem BBR VT CONA CMX ist das weltweit modernste Mehrlitzenspannsystem und zeichnet sich insbesondere durch seine Vielzahl von unterschiedlichen Verankerungstypen und Anwendungsmöglichkeiten aus. Es wird deshalb besonders oft im Hoch- und Ingenieurtiefbau eingesetzt.
Übersicht Litzenspannsysteme BBR VT CONA CMX
Das Litzenspannsystem im Detail
Das klassische Litzenspannsystem ist sehr bedürfnisorientierte und ermöglicht projektspezifische Lösungsfindungen in der Spannbetonbauweise. mit einem besonderen Augenmerk auf die konstruktiven Bedürfnisse der Architekten und Ingenieure zu überzeugen. Ob banale Standartanwendungen oder komplexe Spezialanwendungen bei wegweisenden Bauten und Tragstrukturen, das System BBR VT CONA CMX vermag.
Anwendungsbereiche
Produkt
Das System BBR VT CONA CMX deckt alle Anwendungsbereiche ab. So stehen nebst den Standardspanngliedern auch Spannglieder in der Ausführung für Kat. c Anwendungen (elekt. Isoliert) in einer breiten Palette zur Verfügung. Komplettiert wird das Sortiment durch Flachspannglieder in verschiedenen Konfigurationen.
Anwendung

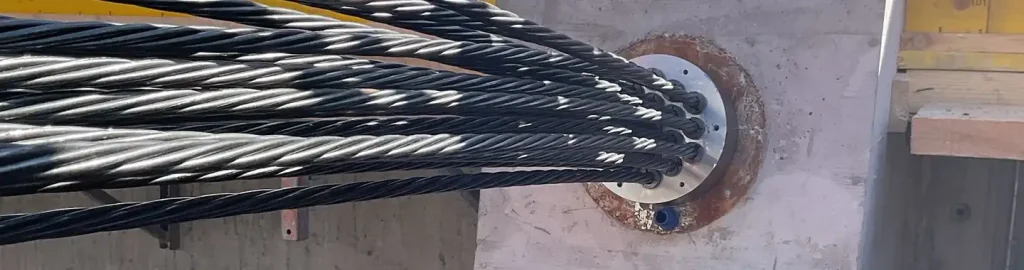

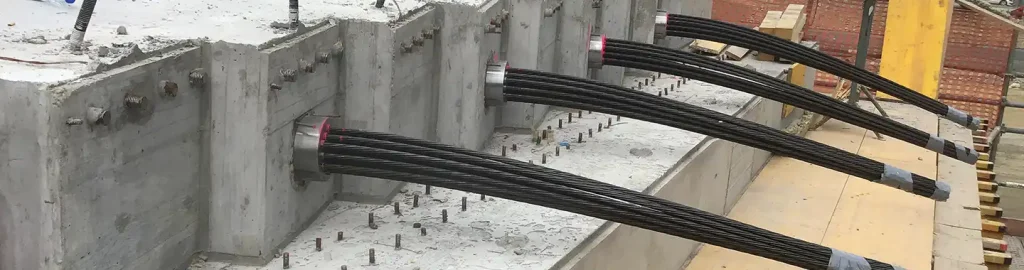

Beim Litzenspannverfahren werden die Litzen im Ankerkopf mittels Keilen im Konussitz verankert. Die Kraftübertragung auf den Ankerkopf erfolgt damit erst nach dem Spannvorgang. Bei diesem Festsetzprozess kommt es zu einem unvermeidbaren Keileinzug, dem sogenannten Keilschlupf. Insbesondere bei kurzen Spanngliedern führt der Keilschlupf dazu, dass ein Teil der aufgebrachten Vorspannkraft wieder verloren geht. Das System BBR VT CONA CMX eignet sich daher besonders für Spannglieder mit grosser Litzenanzahl und grösseren Spanngliedlängen.
Anwendungsmöglichkeiten
- Plattenbalken, Flachdecken, Sichtbetonelemente im Hochbau
- Hochbelastete Logistikbauten und Parkhäuser
- Brückenbau, Überdeckungen im Infrastrukturbau
- Behälter, Kläranlagen, Silos und Spezialbauwerke
- Verstärkung und Nachrüstung bestehender Bauwerke
Das System ist in verschiedenen Grössen standardmässig mit bis zu 31 Litzen erhältlich und wird in vorgespannten Ortsbetonlösungen als auch bei der Elementbauweise eingesetzt.
Mehrwert
Internationale Zulassungen &
Schweizer Typenprüfung
Europäische Technische Bewertung (ETA-06/147, ETA-12/0076, ETA-15/0808 etc.) kombiniert mit SIA-Konformität – sorgt für höchste Planungs- und Rechtssicherheit.
Maximale Gestaltungsfreiheit
Die Vorspannung stellt eine Technologie dar, welche eine optimierte Raumgestaltung (Reduktion der Stützen) auch unter Berücksichtigung von hohen Lasten zulässt. Zudem lassen sich durch den Einsatz der Vorspanntechnologie höchste Qualitäts- und Komfortansprüche realisieren.
Insbesondere die einzigartigen Flachspannglieder (bis 12 Litzen bzw. einer Vorspannkraft von 2’344kN) der Stahlton AG ermöglichen es, kompakteste Beton- und Flachdeckenkonstruktionen zu realisieren.
Grosse Verankerungsvielfalt
- Mehrflächenverankerung CMI mit Single -Helix
- Plattenverankerung CMI SP mit doppelter Umschnürung (auf Anfrage)
- Verschiedene Kupplungssysteme
- Monolitzensystem CMM
- Fächerverankerung CMF für sehr schlanke Querschnitte (auf Anfrage)
- Haftverankerungen für spezifische Anwendungen Typ CMO/ S/ P
Einzigartige Liefer- und Einbauflexibilität
Nachhaltig vorgespannt – mit bis zu 30 % weniger Beton und einer CO₂-optimierten Injektion
Lösungen für dauerhafte Bauwerke.
Wir beraten Sie gerne.
Technische Daten
Spannlitzen
Standardspannglieder
Flachspannglieder
Wir bieten verschieden Optionen mit Metallhüllrohren (Kat. a) und Kunststoffhüllrohren (Kat. b) an:
Flachspannglieder Kat. a
- Spanngliedtyp CMX 0406 mit Hüllrohrtyp 21/80
- Spanngliedtyp CMX 0706 mit Hüllrohrtyp 28/110
- Spanngliedtyp CMX 1206 mit Hüllrohrtyp 32/130
Flachspannglieder Kat. b
- Spanngliedtyp CMX 0406 mit Hüllrohrtyp 21/72
- Spanngliedtyp CMX 0506 mit Hüllrohrtyp 21/90
Die Flachspannglieder werden idealerweise mit den CMI-Verankerungen kombiniert. Damit kann die gleichmässige Vorspannung im Spannglied gewährleistet werden. Auf Anfrage können Flachspannglieder bis 0506 auch mit einer Fächerverankerung (CMF) kombiniert werden. Bei der CMF-Verankerung wird jede Litze mit der Monolitzenpresse einzeln vorgespannt.
Korrosionsschutz und Dauerhaftigkeit
Die Spannglieder können in folgenden drei Korrosionsschutzkategorien gem. SIA 262 bzw. ASTRA Richtlinie 12 010 geliefert werden:
- Korrosionsschutzkategorie a (Metallhüllrohr)
- Korrosionsschutzkategorie b (Kunststoffhüllrohr)
- Korrosionsschutzkategorie c (elektrisch Isolierte Spannglieder)
Technische Zulassungen und Zeichnungen
Wir bieten Systemdokumentationen und CAD-Zeichnungen (2D und 3D) von allen Produkten für Planer und Projektierende.
Wir verfügen über folgende technischen Zulassungen (Schweiz und Europa):
- ETA-06/147: BBR VT CONA CMX (Standardverankerungen)
- ETA-12/0076: BBR VT CONA CMM (Monolitzenverankerung)
- ETA-15/0808: BBR VT CONA CMF (Fächerverankerung)
Systemdokumentationen? Technische Zulassungen? CAD-Zeichnungen?
Sie finden alle Daten in unserem Downloadbereich
