Stabspannsystem Dywidag
Die DYWIDAG Stabspannsysteme zeichnen sich durch hohe Leistung und Zuverlässigkeit aus und werden im Brücken-, Hoch- und Ingenieurbau vielseitig eingesetzt, insbesondere zur Kraftabtragung bei Erdbeben. Sie eignen sich auch zur Verstärkung bestehender Betonkonstruktionen und werden vor allem bei kurzen bis mittleren Spannweiten verwendet. Die Stabspannglieder sind in flexiblen Längen mit Durchmessern von 26,5 mm bis 47 mm erhältlich, elektrisch isolierte Ausführungen sind jedoch nicht verfügbar.
Anwendungsbereiche
Übersicht
Die DYWIDAG Stabspannsysteme sind für ihre Leistung und Zuverlässigkeit bekannt. Die Einsatzmöglichkeiten umfassen die gesamte Bandbreite von Brücken-, Hoch- und Ingenieurbau. Oft wird diese Technologie für die Abtragung von Kräften aus dem Lastfall Erdbeben eingesetzt. Dieses Stabvorspannsystem kann auch zur Verstärkung von bestehenden Betonkonstruktionen verwendet werden. Sie kommen meist bei kurzen bis mittleren Spannweiten zur Anwendung, da der Schlupf im durchgehenden Gewinde auf der ganzen Stablänge minimal ist. Durch systemkonforme Muffenverbindungen können die Stablängen flexibel gewählt werden. Die im Allgemeinen mit Kunststoffhüllrohren verrohrten und mit den nötigen Ankerplatten versehenen Stabspannglieder sind in den Durchmessern 26.5mm – 47mm verfügbar. Elektrisch isolierte Stabspannglieder (Kat. c) sind nicht verfügbar
Anwendungsbereiche

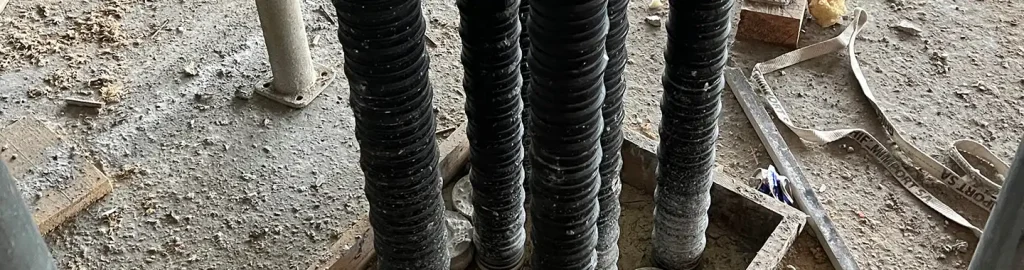

- Vertikalvorspannung in Hochhausbauten
- Hochbelastete Stützen und Stützen mit hohen Wechselbelastungen
- Vertikalvorspannungen aller Art, Erdbebenvorspannung
- Verstärkung und Nachrüstung bestehender Brücken (Quervorspannungen) und Bauwerke (Kernverstärkungen
Das System ist in verschiedenen Grössen standardmässig mit Grobgewinde vom Typ WR26.5 bis WR47 erhältlich und wird in vorgespannten Ortsbetonlösungen als auch bei der Elementbauweise eingesetzt.
Mehrwert
Internationale Zulassungen &
Schweizer Typenprüfung
Eignungs- und Konformitätsnachweis nach SIA 262 Nr. 011/E2 kombiniert internationalen Zulassungen – sorgt für höchste Planungs- und Rechtssicherheit.
Maximale Gestaltungsfreiheit
Die Vorspannung stellt eine Technologie dar, welche eine optimierte Raumgestaltung (Reduktion der Stützen) auch unter Berücksichtigung von hohen Lasten zulässt. Zudem lassen sich durch den Einsatz der Vorspanntechnologie höchste Qualitäts- und Komfortansprüche realisieren.
Dieses System bietet diverse Anwendung für interne oder externe Vorspannung. Das System ist adaptierbar für Neubauten oder Verstärkungen von bestehenden Bauten. Zudem eignet sich das Dywidag-Stabsystem ausgezeichnet für Vertikalvorspannungen, da das System einfach dem Baufortschritt anpasst bzw. mit Muffen verlängert werden kann.

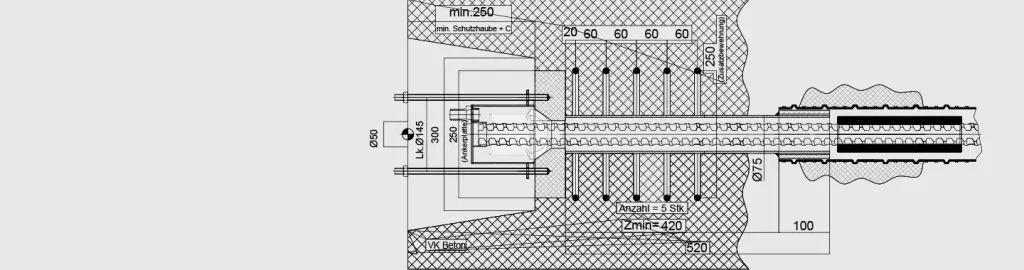

Grosse Verankerungsvielfalt
Das Verankerungsdetail ist für eine Vielzahl von Anwendung geeignet und anpassbar.
- Interne Vorspannung
- Einbetonierte, nicht zugängliche Verankerungen (z.B. in Bodenplatte)
- Einfaches Kupplungssystem
- Geeignet für kompakte Batterieverankerungen (Mehrstabverankerungen)
Einzigartige Liefer- und Einbauflexibilität

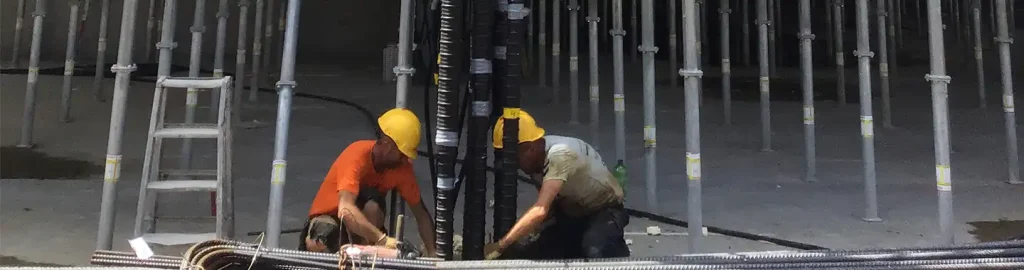

Die Spannglieder können entweder werkgefertigt, vorkonfektioniert geliefert oder auf der Baustelle gefertigt werden. Die Stahlton richtet die einzigartigen Optionen auf die Bedürfnisse der Kunden und Bauprojekte aus.
Nachhaltig vorgespannt – mit bis zu 30 % weniger Beton und einer CO₂-optimierten Injektion
Durch die Vorspannung kann der Betonquerschnitt reduziert werden – das spart Material und senkt den CO₂-Ausstoss im Vergleich zu konventionellem Ortbeton. Zusätzlich setzen wir beim Injizieren auf ein einzigartiges, zugelassenes Injektionsgut auf CEM II-Basis, das gegenüber herkömmlichen Spannsystemen eine deutlich bessere CO₂-Bilanz aufweist.
Lösungen für dauerhafte Bauwerke.
Wir beraten Sie gerne.
Technische Daten
Stabspannglied
Es handelt sich um einen gerippten Stabspannstahl ST 950/1050 mit den Nenndurchmessern 26.5 bis 47. Es dürfen ausschliesslich Stabspannglieder des Typs Y1050H-R mit dieser Festigkeitsklasse als Vorspannprodukte eingesetzt werden. Die Zugfestigkeit fpk beträgt 1050 N/mm2
Standardglieder
Es werden ausschliesslich gerippte Stabspannglieder vom Typ WR 26.5 bis WR 47 für dauerhaft vorgespannte Anwendungen im Sortiment geführt. Dieses Sortiment umfasst Vorspannkräfte von
406 kN bis 1‘274 kN (P0 = 0.7x Fpk)
