Holz-und Stahlbau
Swiss GEWI®

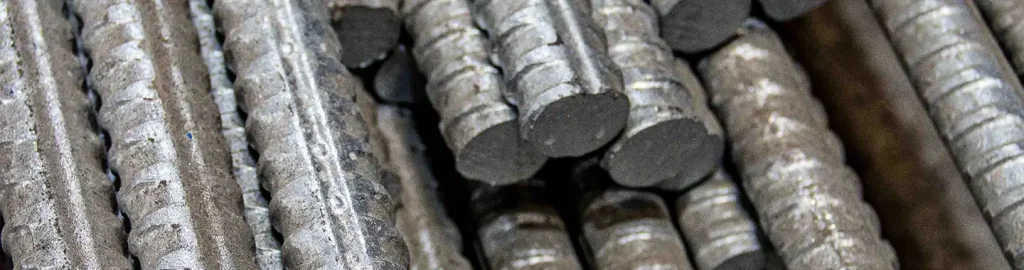

Swiss GEWI® B500B ist ein Armierungsstahl mit durchgehendem, baustellengerechtem Grobgewinde und Linksgewinde, ideal für den Stahl-, Holz- und konstruktiven Ingenieurbau. Dank einem umfangreichen Zubehörprogramm lassen sich zahlreiche konstruktive Aufgaben wirtschaftlich lösen – vom Verankern bis zum Kuppeln, Befestigen und Abspannen.
Anwendungsbereiche
Anwendungsmöglichkeiten
Swiss GEWI® B500B deckt ein breites Spektrum an Anwendungen im konstruktiven Hochbau ab und sorgt für sichere und langlebige Verbindungen.
- Zugbänder in Dachkonstruktionen
- Verankerung von Stützen
- Windverbände in Wänden oder Decken
- Aufhängungen
- Kupplungstechnik
- Diverse konstruktive Anwendungen
Ob im Neubau oder bei Sanierungen – Swiss GEWI® B500B ist die flexible Lösung für zahlreiche konstruktive Aufgaben.
Mehrwert
Swiss GEWI® B500B
Swiss GEWI® B500B überzeugt durch seine einfache Handhabung, hohe Belastbarkeit und das umfassende Zubehörangebot.
- Kraftschlüssige Verbindung mit nur 4 Umdrehungen
- Durchgehend linksgängiges Grobgewinde – ideal für die Baustelle
- Umfangreiches Zubehörprogramm
- Längen bis zu 15.00 m verfügbar
- Kompatibel mit Stahl-, Holz- und Betonbau
Damit bietet Swiss GEWI® B500B höchste Wirtschaftlichkeit und Sicherheit im täglichen Einsatz.
Lösungen für dauerhafte Bauwerke.
Wir beraten Sie gerne.
Technische Daten
Technische Daten
Die technischen Eigenschaften von Swiss GEWI® B500B ermöglichen den Einsatz in vielfältigen Bauprojekten – von filigranen Konstruktionen bis hin zu grossen Tragwerken.
| Eigenschaft | Swiss GEWI® B500B |
|---|---|
| Werkstoff | B500B |
| Normen | SIA 262 und SIA 262-1 |
| Zulassung | EMPA-geprüft; Register Nr. 51.1 |
| Durchmesser (mm) | 16 – 63.5 |
| Länge | Standard bis 6.0 m; Sonderlängen verfügbar |
| Gewinde | Linksgewinde; durchgehend |
| Zubehör | umfangreich |
Mit diesen Parametern lässt sich Swiss GEWI® B500B optimal auf projektspezifische Anforderungen anpassen.
Korrosionsschutz
Für eine lange Lebensdauer kann Swiss GEWI® B500B mit verschiedenen Korrosionsschutzarten geliefert werden
| Korrosionsschutzart | Anwendungsbereich | Schutzklasse (SIA) |
|---|---|---|
| Roh | Innenbereiche ohne Anforderungen | – |
| Grundiert (PU; RAL 7032) | Innenbereiche mit optischer Aufwertung | C1 |
| Feuerverzinkt | Innen- und Aussenbereiche | C2/C3 |
| Galvanisch verzinkt (Zubehör) | Innenbereiche | C1 |
So wird die optimale Schutzlösung für jede Einsatzumgebung gewährleistet.
Schweissen
Swiss GEWI® B500B ist grundsätzlich schweissbar und lässt sich so flexibel in Konstruktionen integrieren.
- Swiss GEWI® B500B ist schweissbar (Schweisszertifikat für Armierungsstahl erforderlich)
- Zubehörteile aus C45 sind nicht schweissbar
- Schweissmuffen aus S355 sind schweissbar
Damit ist Swiss GEWI® B500B auch für Projekte geeignet, bei denen eine Schweissverbindung erforderlich ist.
Zubehörteile
Das Zubehörsortiment erweitert die Einsatzmöglichkeiten und sorgt für eine sichere Verbindung.

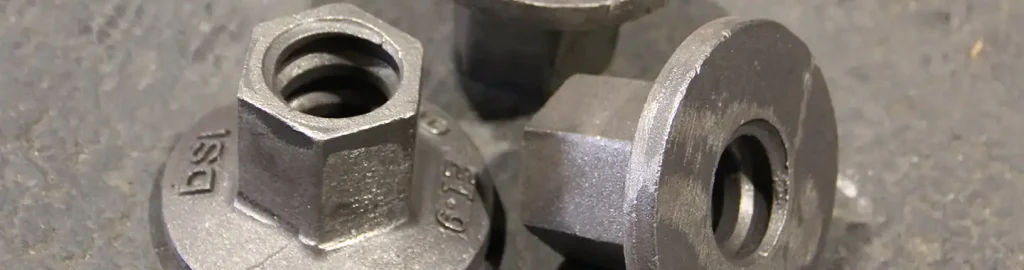

- Muttern, Halbmuttern
- Muffen (kurz, lang)
- Schweissmuffen (kurz, lang, 4K)
- Spannmuffen (bis Ø 32 mm)
- Endverankerungsteile und Ankerstücke

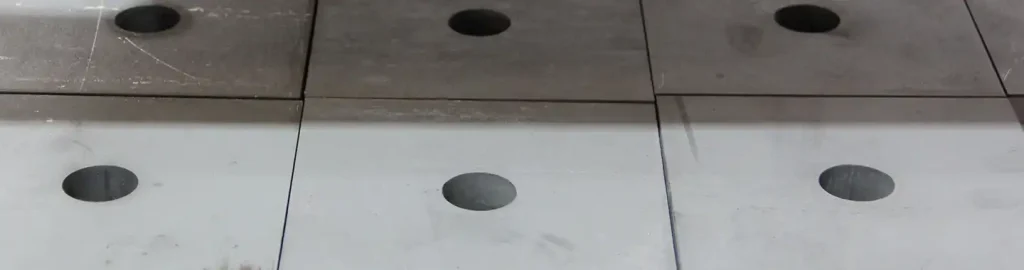

- Standardplatten Typ 1 & Typ 2
- Montagehilfen
Die grosse Auswahl an Zubehör macht Swiss GEWI® B500B zu einem universell einsetzbaren Verbindungssystem.
Systemdokumentationen? Technische Zulassungen? CAD-Zeichnungen?
Sie finden alle Daten in unserem Downloadbereich
