Stützenkopf-Verstärkung (STÜ-KO©)
Baustellenbericht Verstärkungstechnik
Projekt: City-Parking, Gessnerallee, Zürich
Bauherr: City Parkhaus AG, Zürich
Ingenieur: K2S Bauingenieure AG, Wallisellen
Bauunternehmung: Stahlton AG, Frick
Bauzeit: Juli bis Oktober 2023
Allgemein
Die Stahlton Durchstanzverstärkung STÜ-KO© überzeugt durch die klare statische Wirkungsweise, ohne dabei die vorhandene Bausubstanz zu schwächen bzw. zu beeinträchtigen.
Planerische Tätigkeit
Nach knapp 20 Jahren Betrieb hatte sich die Bauherrschaft dazu entschlossen die Statik des unterirdischen, viergeschossigen Parkhauses zu überprüfen. Nach Einbau eines kathodischen Korrosionsschutzes entschied die City Parking AG, die Stützen im Parkhaus den verschärften Normen anzupassen. Das Parkhaus an der Gessnerallee entspricht mit dieser Verstärkung wieder den neusten Baustandards. Um dieses Ziel zu erreichen hat die Stahlton die nachfolgenden Arbeiten ausgeführt:
Planerische Beschreibung des Projekts / Bauausführung

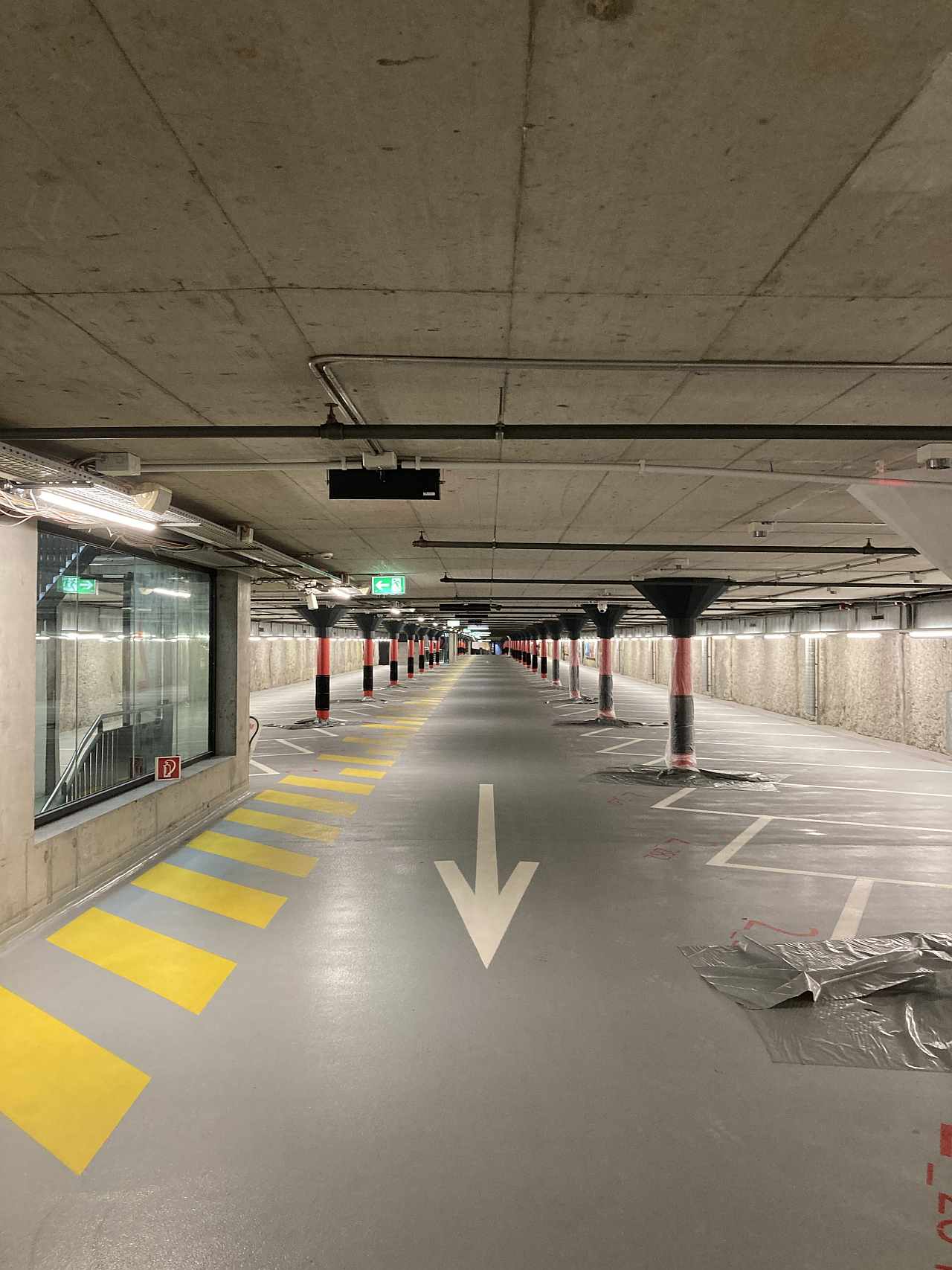

- In einem sehr knappen Bauzeitfenster von 6 Wochen wurden eine gesperrte Parkebene mit jeweils 47 STÜ-KO©s verstärkt.
- An den Stahlstützen wurde im oberen Teil der Korrosionsschutz entfernt sowie der Beton UK Decke geschliffen.
- Im Anschluss wurden die 47 STÜ-KO©s aufgeklebt und mit einem Stützring an die Stahlstütze verschweisst.
- Der nächste Schritt war das Auftragen des Korrosionsschutzanstrichs.

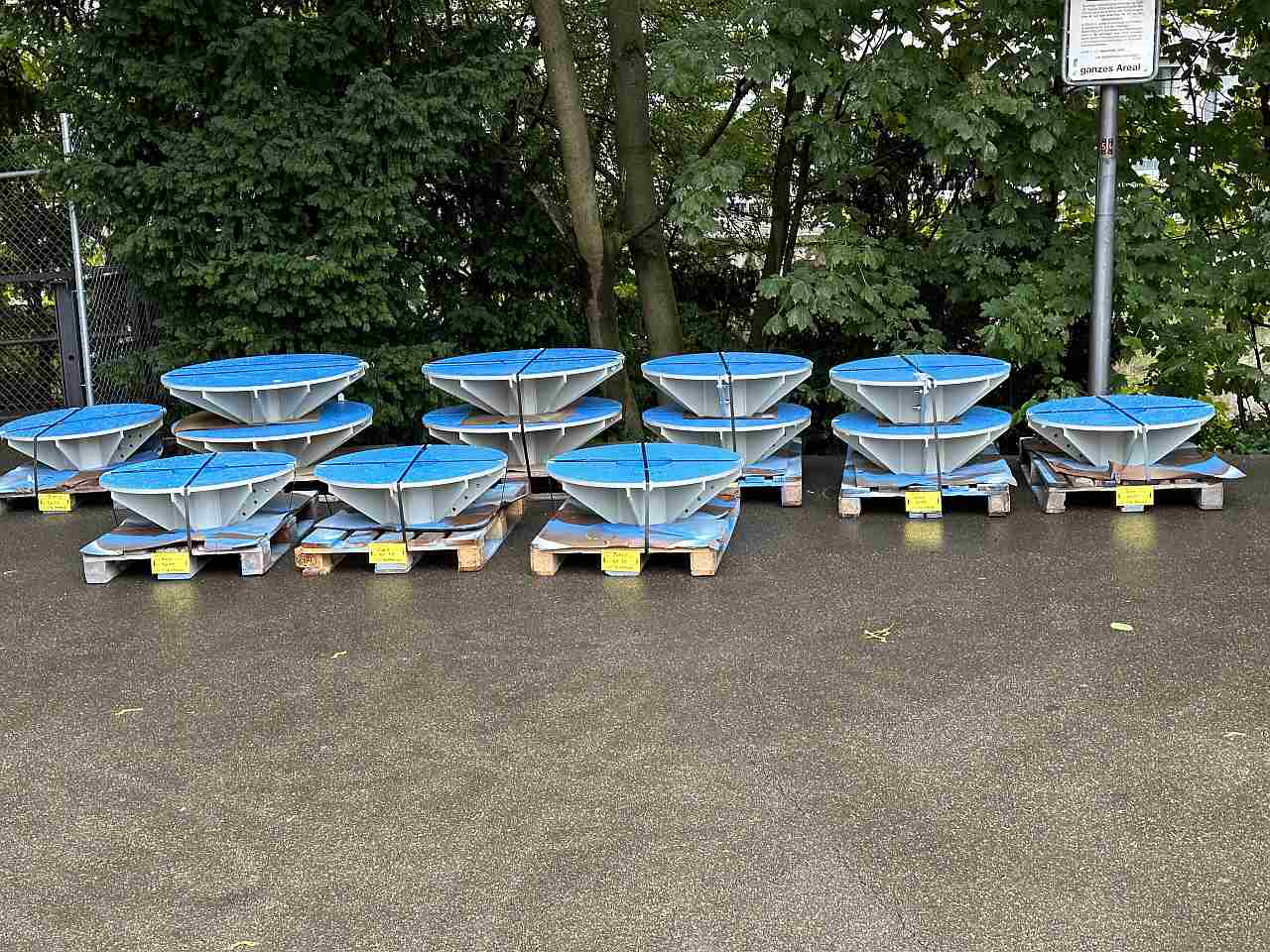

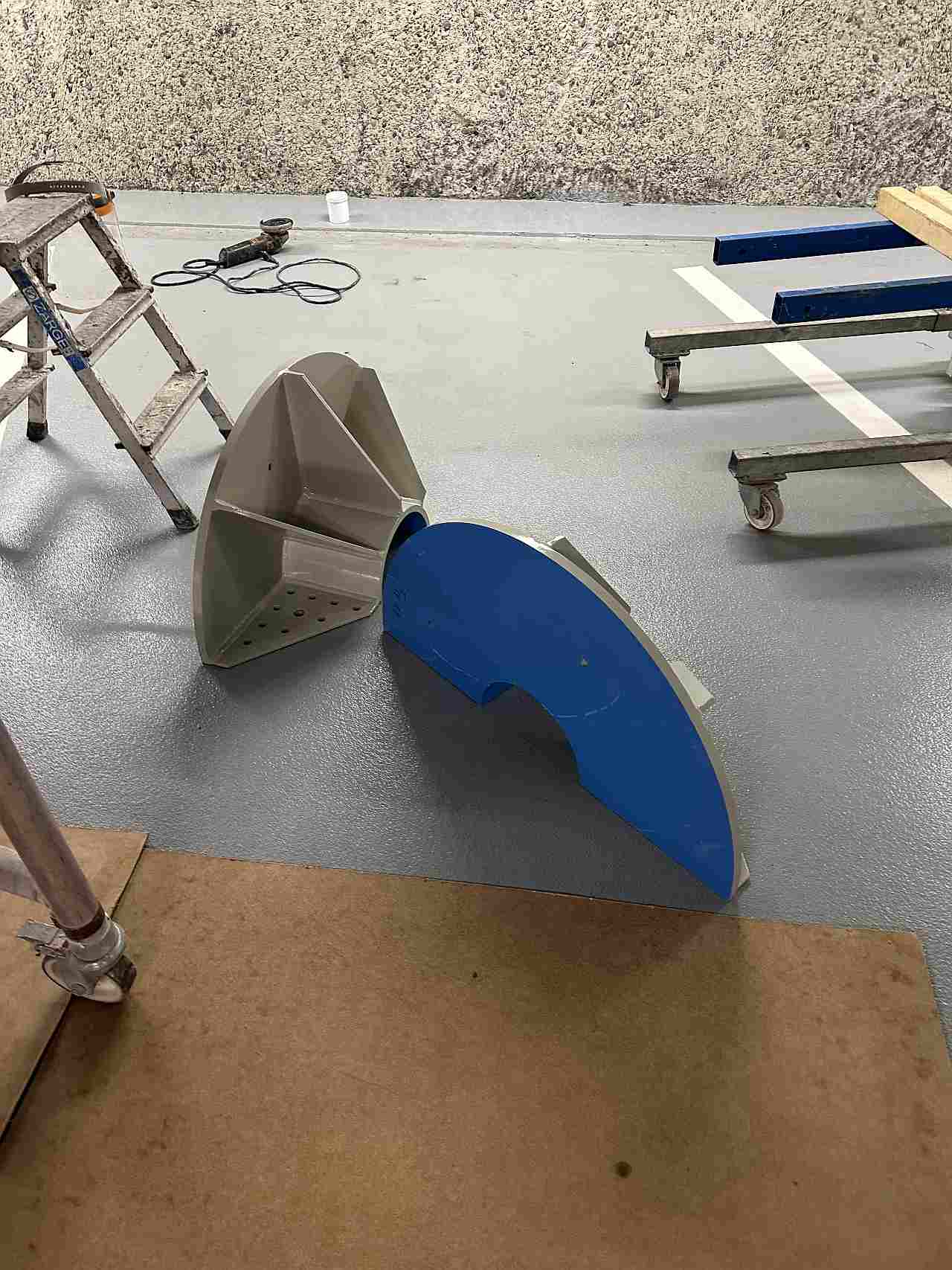

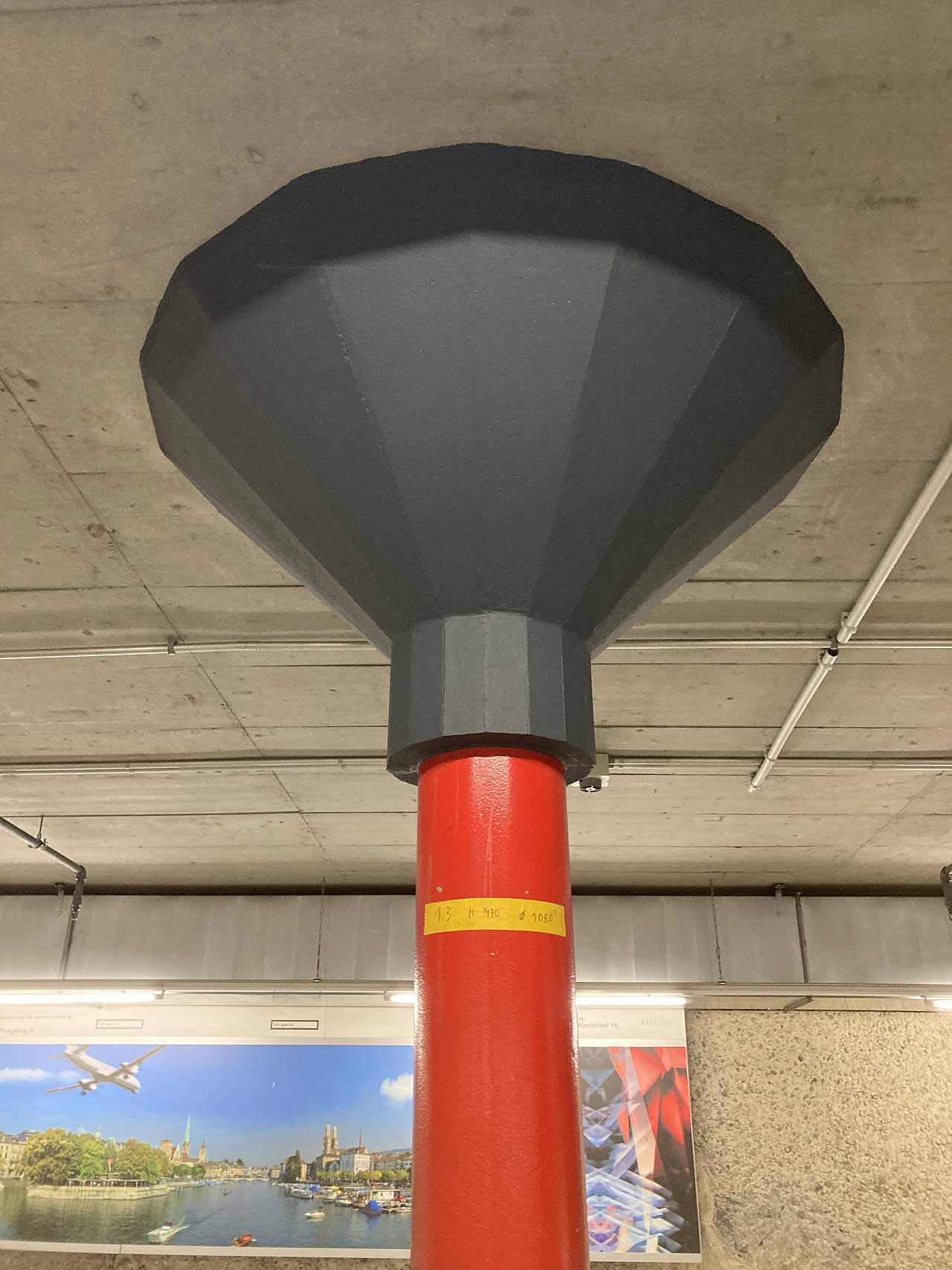

- Danach wurden die STÜ-KO©s mit runden (16-eckigen) vorfabrizierten Brandschutz-Halbschalen verkleidet sowie mit Brandschutz-Fugen oben und unten abgedichtet.
- Abschliessend wurde die Farbgebung gemäss den architektonischen Vorgaben aufgebracht.
Technische Informationen
- Total 94 STÜ-KO©s in 2 Parkebenen
- Kurze Bauzeitfenster der Parkebene Sperrung
- Diverse Gewerke Hand-in-Hand koordinieren
- Optimale Lösung mit STÜ-KO© für die Stützen Durchstanzverstärkung
- Minimaler Platzbedarf oberhalb der Parkfeldern an den Stützen
Verwendetes Material
- Über 20 Tonnen Stahl für die STÜ-KO©s und Stützringe
- ca. 2’500 Verschraubungen M16
- ca. 1’600 Ltr. Epoxy-Klebemörtel
- ca. 150m² Brandschutzverkleidung D=30mm mit über 1’500 CNC-Zuschnitt-Teilen für die Trichterförmigen Verkleidungen
