CFK Lamellen
Baustellenbericht Verstärkungstechnik
Projekt: Herz Jesu Kirche, Gertrudstrasse 59, 8003 Zürich
Bauherr: Röm. kath. Kirchengemeinde Herz Jesu, 8003 Zürich
Ingenieur: Pascal Klein, Culmannstr. 26, 8006 Zürich
Bauunternehmung: Renner Weber Architektinnen GmbH, 8048 Zürich
Bauzeit: September 2022 – März 2023
Im Zuge einer Umgestaltung der Unterkirche und der Technikinstallationen musste die leicht überhöhte Decke mit CFK-Lamellen verstärkt werden. Erschwerend kam hinzu, dass eine genaue Koordination mit den in der Decke enthaltenen Hohlkörpern und dem neu zu montierenden LED-Beleuchtungsraster nötig war.
Technische Informationen

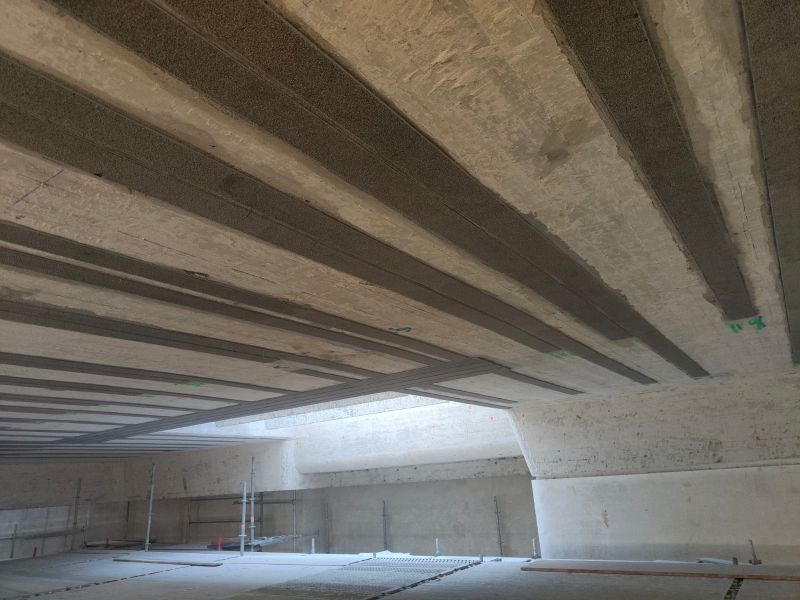

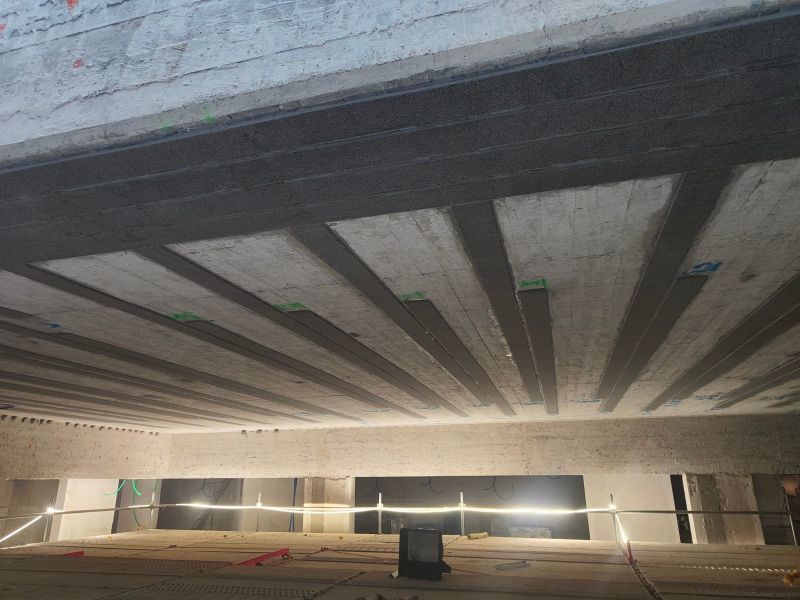

Kreuzweises verkleben von CFK-Lamellen unter genauer Einhaltung der Lage in Koordination mit anderen Gewerken.
Verwendetes Material
18 Stk. CFK-Lamellen C15 – 6’500 – 9’500mm
23 Stk. CFK-Lamellen D15 – 4’350 – 9’500mm
Total 324.5m¹ Lamellen verklebt mit 280 Ltr. EP-Klebemörtel
