CFK Lamellen

Baustellenbericht Verstärkungstechnik

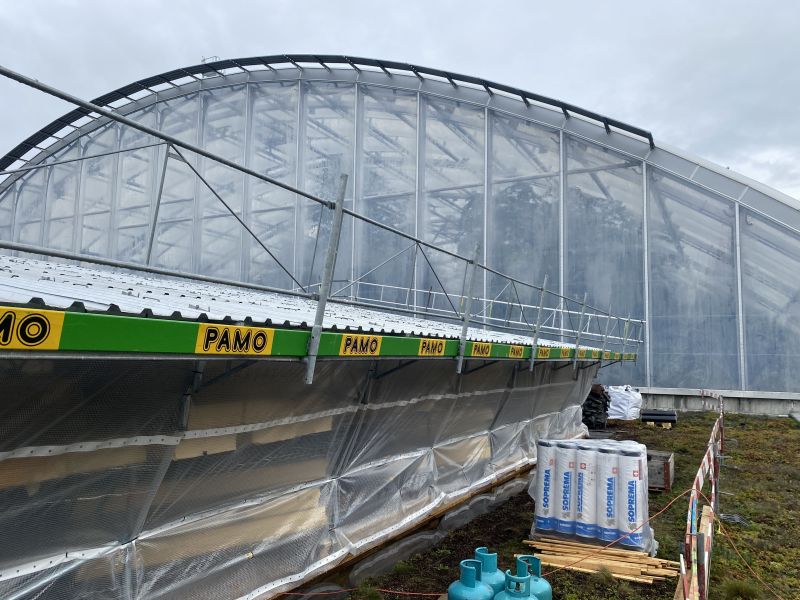

Projekt: Masoalahalle, Zoo-Zürich
Bauherr: Zoo Zürich
Ingenieur: MWV Bauingenieure, 5400 Baden
Bauunternehmung: Robert Spleiss AG, 8700 Küsnacht
Bauzeit: Sommer – Herbst 2022

Umgestaltung des Eingangsbereichs zur Masoalahalle des Zoo Zürich. Dabei wurden tragende Raumtrennwände durch Einzelstützen ersetzt. Die zusätzlichen negativen Biegemomente mussten an der Deckenoberseite durch Klebebewehrung ergänzt werden. Dafür wurden CFK-Lamellen verwendet.

Technische Informationen

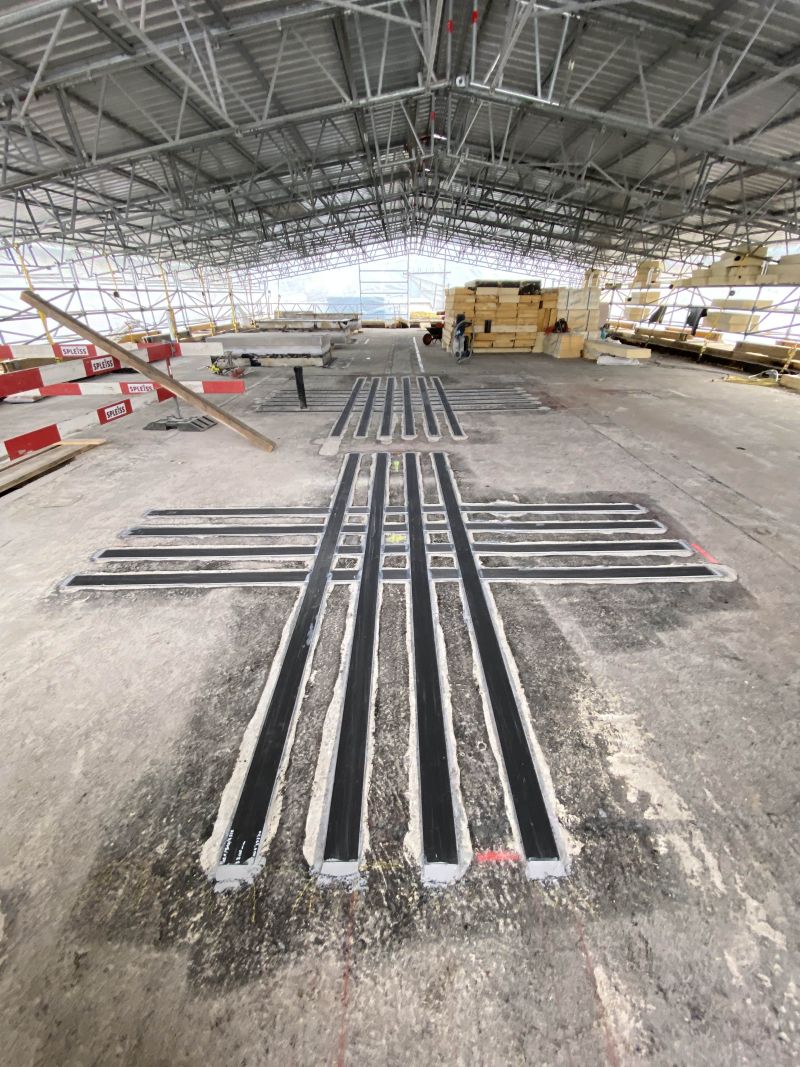

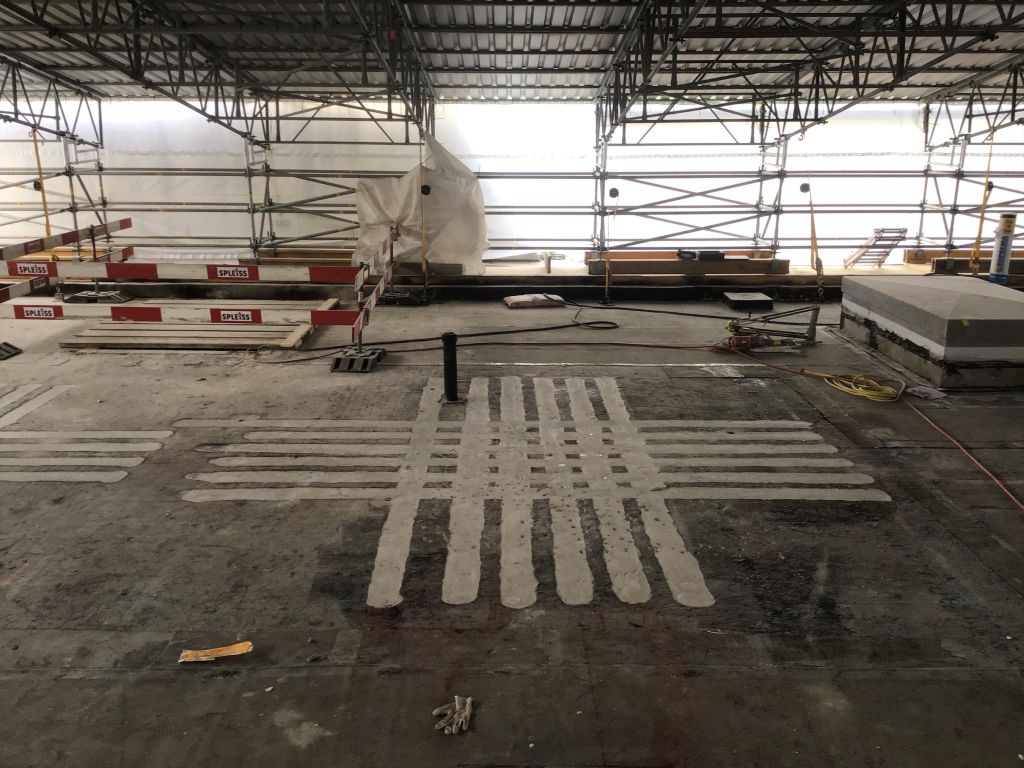

Über den beiden Stützen wurden bauchseits AncoSan Dübel als Durchstanzverstärkung verbaut anschliessend haben wir darüber 20 CFK-Lamellen kreuzweise verklebt, total ca. 81m¹ Typ B10.

Verwendetes Material

12 CFK-Lamellen B 10 – 4’200mm
8 CFK-Lamellen B10 – 3’800mm
