RC 780 B-P , 1091 Bourg-en-Lavaux

Stahlton Terra

Baustellenbericht Geotechnik

Projekt: RC 780 B-P, 1091 Bourg-en-Lavaux
Bauherr: Direction générale de la mobilité et des routes DGMR
Ingenieur: De Cérenville Géotechnique
Bauunternehmung: Echenard SA / ISR injectobohr
Bauzeit: Februar 2019 – Oktober 2020

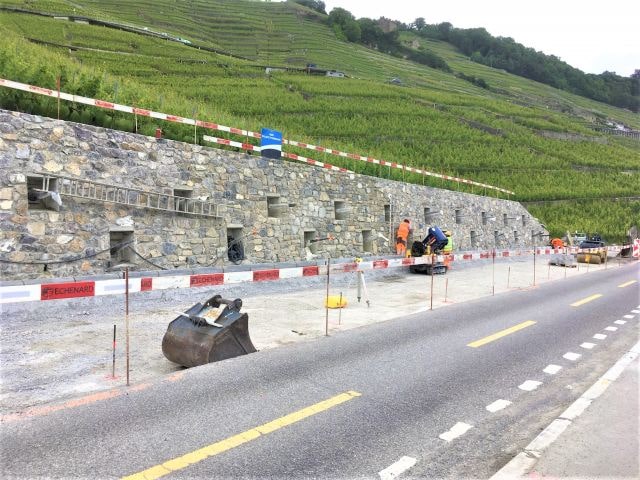

Im Herzen der Weinberge des Lavaux, auf der Route du Lac, in der Gemeinde Bourg-En-Lavaux, wurde infolge von Hangbewegungen eine bestehende instabile Stützmauer ersetzt und mit permanenten Litzenankern rückverankert.
Angesichts des steilen Geländes und der instabilen geologischen Situation wurden die Arbeiten in mehreren kleinen Etappen ausgeführt.

Technische Information

Die geotechnischen Abklärungen haben ergeben, dass die Instabilitäten mit dem Abrutschen der oberen Erdschichten auf der Molasse zusammenhängen.

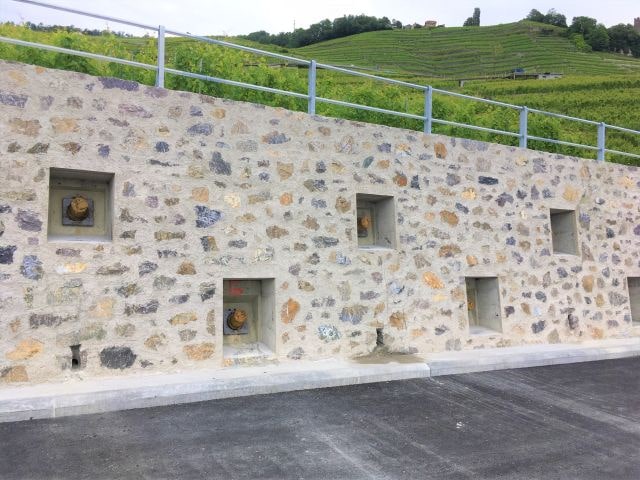

Die 57 vorgespannten Anker sind in der Molasse verankert und stabilisieren in Verbindung mit der Stützmauer den darüberliegenden Rebberg.
Die Länge der Litzenanker variiert zwischen 32 und 53m. Diese Anker sind vollumfänglich gegen Korrosion geschützt (PL3) und mit einem regulierbarem Kontrollankerkopf ausgestattet, um bei weiteren Verschiebungen die Ankerkräfte zu regulieren.

Verwendetes Material

57 Stk Permanente Anker L8 PL3 Stahlton Terra
Spannarbeiten in 2 Etappen
1 Regulierbarer Kontrollanker
